电子称重解决方案
传感器介绍
当今市场上多为应变电阻式,即将重力物理量转变为模拟信号。因安装场合不同分为以下七种:
1、剪切梁结构式称重传感器
2、悬臂梁结构式称重传感器
3、螺纹平行梁结构式称重传感器
4、S型拉压力式称重传感器
5、圆柱拉压测力称重传感器
6、高精度轮辐式拉压力称重传感器
7、平行梁单点式称重传感器、

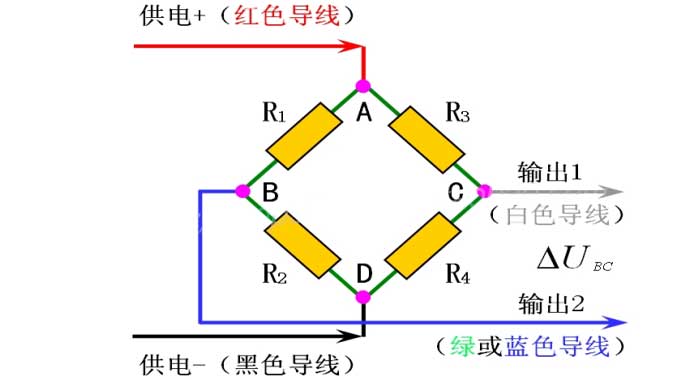

应变电阻式称重传感器信号输出如下所示:
(应变电阻信号输出)
称重解决方案原理介绍

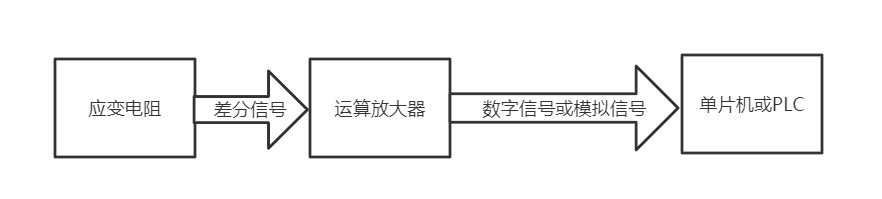

其中红线是电源正,黑线是电源负,绿线和白线是信号输出。这里输出的信号是差分信号,电子称重解决方案核心原理是将差分信号转化为数字信号或0-20mA模拟信号,原理如下图:
(电子称重原理)
低端的称重传感器芯片国内的有HX711、CS1231,国外的AD7781,其精度能做到0.01g。
高端的差分信号芯片国内的有CS1238,国外的有AD7780、AD7190、AD7791,ADS1262。其精度能做到0.001g。
我司称重解决方案特点
1、测量稳定
2、精度高等特点
3、开发周期快。
