通用基极放大器及其独特的输入输出特性
放大器在电子领域的几乎每个领域都在使用，在发现了放大器中使用的各种放大器电路之后，我对电子领域更加感兴趣。从放大器到多层电路板的每种设计，都取决于设计，组装和组件选择的准确性。就组件而言，放大器存在于众多的配置和功能应用中。
通用基极放大器
公共基极放大器是一种BJT配置或双极结型晶体管，其中输入和输出信号共享该晶体管的基极端子，因此命名为公共基极（CB）。此外，与更普遍的公共集电极（CC）和公共发射极（CE）配置相比，CB配置通常不用作放大器。尽管它并未得到普遍使用，但当它使用时，主要是由于其输入和输出特性的独特性。

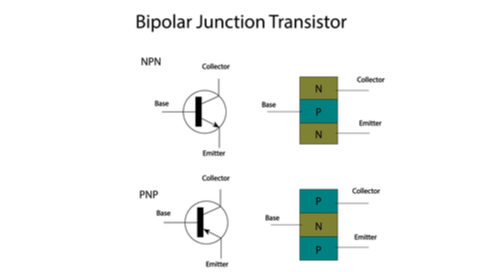

为了简化通用基本配置的放大器功能，我们需要将输入信号提供给发射极端子，同时从集电极端子提取输出。因此，在这种情况下，输入电流也是发射极电流。这也意味着输出电流确实是集电极电流。但是，由于晶体管既是三层器件又是两个PN结器件，因此需要对其进行正确偏置以使其用作公共基极放大器。这意味着其基极-发射极结将需要正向偏置。
上图是常见的基本放大器配置的基本电路图。如果仔细观察该图，我们可以从基本的公共基极配置中看到，其中输入变量与IE或发射极电流以及VBE或基极-发射极电压相关。同样，我们可以看到对应于IC或集电极电流以及VCB或集电极基极电压的输出变量。
通用基极放大器电路图
另外，由于IE也是输入电流，所以只要输入电流发生变化，IC就会随之变化。通常，对于普通的基极放大器配置，电流增益（Ai）定义为Iout÷Iin或公式IC÷IE。另外，用于常见基极放大器配置的Ai称为Alpha（α）。
关于双极结型晶体管配置，由于IE = IB + IC，所以集电极电流始终小于发射极电流。此外，放大器的Alpha还必须小于1，因为IC总是比IE小IB的量。因此，普通的基极放大器可减轻电流，并且通常具有的Alpha范围为.980至.995，当然，该Alpha小于1。
共基极放大器电压增益特性
我确定在检查了描述通用基本放大器配置特性的公式和表达式之后，您现在肯定已经知道它不适合用作电流放大器。而且，由于其定义，放大意味着增加。由于总体电流增益通常在.980至.995之间，因此它肯定不会增加输出电流。
顺理成章的是，如果不增加电流，则应放大电压。此外，共基放大器的电压增益（AV）为VOUT÷VIN之比。或者，这意味着它是VC（集电极电压）与VE（发射极电压）之比。同样，表达这些关系的其他方式是VIN = VE和VOUT = VC。
由于VOUT跨RC（集电极电阻）发展，因此VOUT还必须根据欧姆定律是IC的函数；VRC = IC×RC。因此，IE中的任何更改都将导致IC发生相应变化。在前面的观察有效的情况下，我们可以用以下公式表示这些发现：
AV = VOUT÷VIN
AV = VC÷VE
AV≅（IC×RC）÷（IE×RE）
另外，由于Alpha = IC÷IE，因此我们还将公共基极放大器的电压增益表示为：
AV =α（RC÷RE）
要么
AV = AI（RC÷RE）
共基放大器的电压增益特性
电压增益等于（+/-）集电极电阻与发射极电阻之比。同样，在发射极和基极之间的BJT内有一个PN二极管结，这会引起所谓的r'e或晶体管动态发射极电阻。
此外，对于交流输入信号，发射极二极管结实际上具有小信号电阻，以下表达式表示该关系：r'e = 25mV÷IE。同样，利用该表达式，25毫伏代表PN结的热电压，而IE当然代表发射极电流。因此，每当发射极电流增加时，发射极电阻也会成比例地减小。
请记住，一部分输入电流也流过该内部基极-发射极结，流至基极和外部连接的发射极电阻RE。这也意味着在进行小信号分析时，您需要将这两个电阻并联。我们知道r'e的值很小。相反，RE的值通常要重要得多。通常在几千米范围内。因此，放大器的电压增益的标度与发射极电流的变化电平相关地剧烈变化。
通用基极放大器可用作许多更复杂的电路和放大器设计的基础。利用小信号分析，波德图和电压增益模型，您可以快速验证电路并确定需要进行的任何设计更改。当您在布局和生产中进行设计时，这可以提高设计的安全性
