小型电子电路设计需要大量关注
在电子产品中，PCB设计也越来越小，就像我最喜欢的面包板一样。当电子公司试图将数百种功能压缩到越来越小的PCB上时，硬件设计人员已经经过了极限测试。电气工程师应使用较小的PCB设计，同时确保PCB设备没有任何功能问题。由于PCB设计中涉及的挑战越来越多，因此重要的是要学习如何尽早优化印刷电路板以进行紧凑型组件设计。
紧凑型PCB设计的有用技巧
当被告知您的PCB必须适合一个不可能很小的设备外壳时，可以遵循以下重要提示：
1.使用较小尺寸的组件
像0805电阻器这样的大封装可能会使手动制作原型更容易，但在紧凑的电子电路设计中却没有位置。找到您的汇编器可以处理的最小的表面安装组件，并在印刷电路设计中使用这些组件。使用具有数百个引脚的四方扁平封装（QFP）之类的微控制器会占用PCB上的宝贵空间。交换更大的组件，以获得球栅阵列（BGA）封装。
紧凑型PCB设计的有用技巧
2.路径和孔尺寸较小的路线
大多数PCB制造商都可以处理4密耳的细线。充分利用这种力量，并尽可能缩小轨道。当然，也有例外。需要根据计算得出的值设计电源走线和微带天线。通孔或焊盘的钻孔尺寸也是如此。您将节省大量空间来优化这两者。
3.系统地安排代号
诱使删除指示符以让轨道和组件腾出空间。那不是一个明智的选择。取而代之的是，使指示者更小，并将其组织成较小的组。确保使排列有系统地反映组件。这也使在人口密集的PCB中追踪零件更加容易。
4.多层PCB设计
如果走线数量使您的设计无法以给定的尺寸适合，请增加PCB层数。多层PCB通常比标准2层布局更昂贵。您可以先将电源和接地层移到内层，然后创建一个四层PCB。如果仍然不够，您可以增加层数，同时保持信号层被接地层隔开，以极大程度地减少干扰。
5.通过过孔发挥创意
在紧凑的PCB上布线可能会导致大量的过孔。而且，当您具有多个信号层时，普通的通孔比提供帮助更多的是障碍。使用盲孔或埋孔可以节省PCB两侧的空间。这将增加PCB的成本，但也可能对成功布线紧凑的设计产生影响。

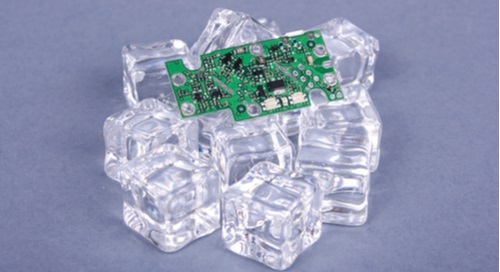

紧凑的PCB可能会使事情升温
6.高效的热管理技术
花宝贵的时间将组件紧密封装在紧凑的PCB中，由于散热问题而使PCB只能使用一周，这毫无意义。这是困扰紧凑型PCB设计的主要挑战之一。为了使热量问题最小化，请将散热组件的周围环境转移到PCB散热器。放置足够的散热孔以有效地散热。如果需要，请使用较厚的PCB，以防止温度快速升高。
7.进行快速布线能力测试
我曾经犯过一个错误，就是浪费大量时间尝试布线物理上不可能的PCB，而PCB根本没有足够的布线空间。当PCB设计软件没有配备智能自动布线功能时，就可以追溯到那时。如今，通过让软件自动路由整个设计以证明它在技术上是可路由的，您可以轻松避免这种挫败感。如果该软件能够在合理的时间内完成路由，则您以后可能会使用预设的设计规则进行路由。
