PCB设计流程和原型设计


PCB设计流程

本文解释了原型设计和产品开发在PCB设计流程中的重要性。在解释了两个阶段之间的差异之后,继续描述了最适合设计流程每个阶段的各种工具。 PCB设计基础知识系列是Internet上的免费资源,可用于学习印刷电路板(PCB)的原型。这些资源的选择包括术语介绍,设计好的实践以及诸如原型制作之类的其他内容。

介绍

尽管PCB设计流程可以通过多种方式进行划分,但一般将其视为具有两个基本阶段:原型设计和产品开发。

原型设计发生在设计的最早阶段,涉及单个工程师研究如何定义特定系统或应用程序。此阶段的实验性质对于能够开发符合规格的硬件至关重要。设计经过验证后,可以传递到设计流程的后期(即产品开发)。原型制作阶段的最终目标是拥有一款准确,高效且符合规格的成功产品。您希望通过尽可能少的原型迭代来完成此任务,以充分化时间和资源。

产品开发是关于使PCB为最终应用做好准备。该原型已经满足设计规范(滤波,放大,采集,测量等),现在可以采用该设计并使用设计中的优质实践来实施它。大多数公司的个人都是布局专家,并且参与产品开发。在此设计阶段,您正在开发制造产品,因此,您担心增加产品良率和减少制造再生产。

了解这种差异非常重要,因为有各种工具最适合设计流程的每个阶段。尽管可以为产品开发委员会提供布局专家,但研究人员通常是领域专家。领域专家需要能够快速设计,而不必是原理图捕获,仿真或布局方面的专家。

例如,要进行原型制作,您需要能够:

快速定义电路原理图

您需要使用更高分析技术来验证电路行为

轻松将原理图传输到布局

准确验证设计的行为

对于PCB设计基础知识,我们将专注于原型设计阶段,并帮助您(个人设计师)了解有关开发PCB原型的更多信息。

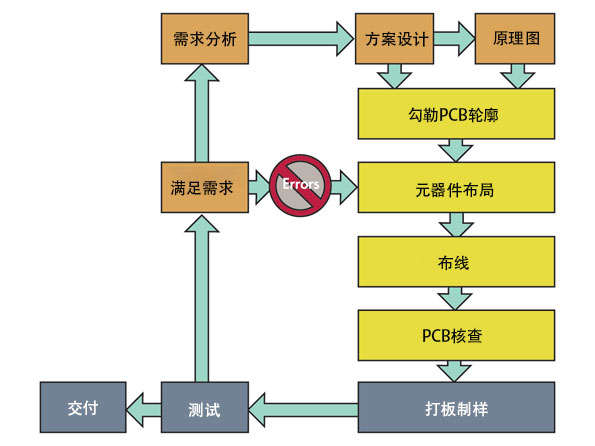

我们可以将上图所示的原型制作阶段(设计”>“原型制作”>“验证)分为四个步骤:零件研究和选择,原理图捕获和仿真,电路板布局以及验证和确认。

为什么要原型?

进行原型制作有六个主要原因:

尽早而廉价地失败:  真正的创新总是会包含失败的风险。通过构建原型,您可以快速淘汰那些无效的方法,而将精力集中在那些有效的方法上。

收集更准确的需求:  由于需求不足,几乎所有项目成本中的一半归功于返工。通过开发一个有效的原型,您可以演示该功能,以帮助巩固最终设计的要求。

从技术上理解问题:  通过开发功能原型,您可以解决设备设计中可预见的和不可预见的技术挑战。然后,当您转移到最终部署的解决方案时,可以将这些解决方案应用于更优雅的系统设计。

解决冲突:  利用原型平台,您可以快速进行该功能的几种不同实现,并基准测试结果性能,以分析每种方法的权衡。这样可以节省时间,但也可以确保您做出正确的设计决策。

集会财务支持:  通过开发一个原型来演示您的想法的可行性,可以降低投资风险,因此可以提高您的想法获得资助的可能性。

更加轻松地申请专利:  尽管不再需要专利,但原型仍然是证明减少实践的好的和最安全的方法。此外,可以通过原型制作过程来开发专利申请的关键组件,例如专利图纸和发明人的日志。

PCB设计流程-步骤1-零件研究与选择

甚至在设计之前,工程师都必须能够选择将使电路起作用的组件。有许多半导体制造商,包括模拟设备,美国半导体,恩智浦,罗姆,凌特公司,安森美半导体和德州仪器(TI),其制造的设备可以满足各种规格要求。工程师可以使用多种方法来研究零件,包括:

有关半导体性能的数据表;ADI公司通过其“ 评估硬件和软件页面提供了许多产品供评估。

可以下载仿真工具并将其用于评估该制造商的组件。

PCB设计流程-步骤2-原理图捕获

原理图捕获涉及对元件(电阻器,电容器,放大器,比较器等)进行符号表示,然后将它们接线在一起,形成一个直观的图表,可以轻松查看以了解电路的功能。原理图的目的是从理论的角度查看电路的构建块。

原理图由组件符号和电线(也称为网络)组成。

PCB设计流程-步骤2b-仿真

SPICE Simulation是电路组件仿真的行业标准。仿真可用于评估虚拟环境中现实世界组件的行为,从而使您可以在设计流程中更早地对设计进行高分析。通过在原型设计的最早阶段可视化电路的行为,可以减少错误并提高性能。工程师通常会构建其设计原理图,然后模拟并可视化其特征。

除了SPICE,还有其他语言和参数可以模拟电路,包括PSpiceHSpice

要了解有关仿真的更多信息,请查看SPICE仿真基础知识

 PCB设计流程-步骤3-电路板布局

完成后的原理图将转移到电路板布局。原理图中的每个符号都与焊盘图形关联。焊盘图形直观地表示了IC或半导体封装的物理尺寸。焊盘图案将组件(例如运算放大器)的符号转换为8引脚矩形封装。在电路板布局阶段,定义了设计,因为最终将在原型化时看起来。这意味着定义电路板轮廓,放置零件,在铜零件之间建立连接,然后最终导出以进行制造。

 PCB设计流程-步骤4-验证与确认

电路板制造完成后,工程师需要验证原型的行为。一旦通过验证,就可以将其移交给产品开发并为制造做好准备。验证需要从电路板上进行测量,并确保真实性能满足模拟性能(或规格)。
