电路板制作缺陷及其解决方法


减少电路故障是电路板制作公司的首要任务。为此,必须了解常见故障并遵循电路板制作准则。如果你无法阻止低成本的电路板制作,则最终产品将不合格并且容易出现故障。可能导致返工,浪费时间和材料。并增加生产成本。在本文中,我们将讨论电路板制作过程中的十个重大缺陷以及其解决方法

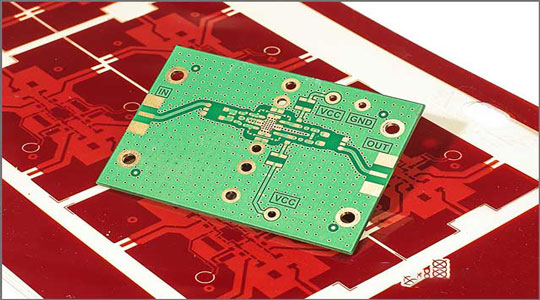

完美的电路板制作

(完美的电路板制作)

1.PCB的电镀孔缺陷制造

孔将电从电路板的一侧带到另一侧。在制造过程中电镀孔壁。在此期间,通过从端板部分的顶部建立电导率来沉积铜。如果铜沉积不正确,则会产生电镀空洞,在没有铜涂层的壁上留下缝隙。可能是由于气泡,孔中的污染,受污染的材料以及其他类似原因引起的。

解决方法:可以按照制造商的指示并按照说明清洁设备,以防止发生这种情况。

2.焊垫之间缺少阻焊膜

它是伴随着一个共同的问题  电路板制作在家中或生产电路板制作。当一种焊料与另一条引线交叉并最终导致具有多条走线的异常连接时,可以看到此错误。误差很小,因此难以识别。

如果这些短路未被发现,它们可能会因烧毁部件而损坏整个组件。

解决方法:在焊盘之间添加阻焊层,以使模板和PCB之间没有间隙。

3,低成本电路板制作中的电磁兼容性问题

电磁干扰(EMI)和电磁兼容性(EMC)是与电路板制作过程相关的两个标准术语。前一个术语通常用于电磁能的产生和传输,而后一个术语是关于EMC的破坏作用。这些问题是由于可能的PCB设计缺陷引起的

解决办法:减小电路的接触面积可以有效地阻止电磁兼容性的问题。另一种方法,你可以选择先进的PCB生产,尽管成本增加,但PCB供应商正在生产中将更加精细和有效地解决这一问题。

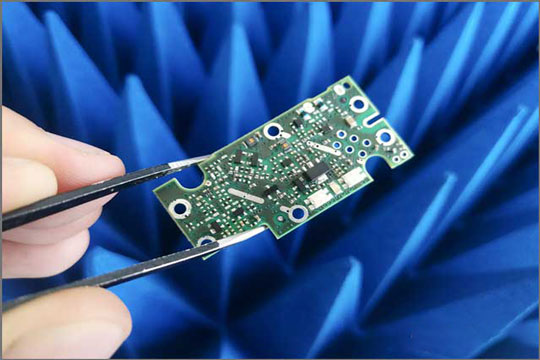

电磁兼容性测量

(电磁兼容性测量吸收器前面的电路板)

4,低成本电路板制作中的烧伤电路缺陷

PCB在制造过程中通过高温时,电路通常会被烧毁。如果组件周围没有足够的空间,它将放大。成分的大小和形状与应用程序中产生的热量不匹配,例如对于4层电路板制作。

解决方法:确保组件周围有足够的空间,以使空气能够流通任何散热,只要散热功能足够完善,就可以避免电路板工作期间电路烧坏的问题。

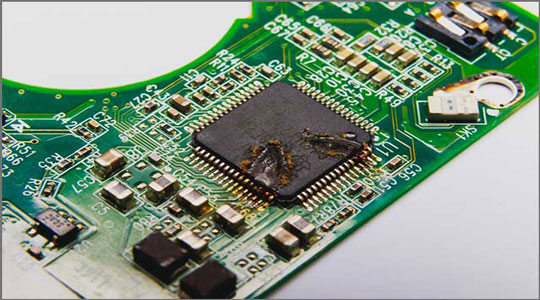

短路后烧毁电路板上的IC

(短路后将电路板上的IC烧断)

5,电路板制作中的化学泄漏问题

化学流体泄漏可能是由于残留的痕量元素导致的,而这些痕量元素在电路板制作过程中没有适当去除。

解决方法:彻底清洁电路板,因为最小的残留物会导致电路板腐蚀并引起短路。在检查过程中,至关重要的是检查是否有任何化学泄漏和残留的液体。

6,电路板制作中的基板尺寸问题

介电常数必须较小且稳定,以实现更好的传输。如果将基材制成能承受高频率和高速度,则其吸湿性也应低。对于选定的基材材料,尺寸稳定性,耐热性和耐化学性以及冲击强度也应优异。

由于以下原因,可以更改PCB基板的尺寸:

剪切作用的释放导致基材尺寸缩小

张力导致底板尺寸改变

多层板层压工艺导致尺寸变化

用于成产口罩的电路板

(用于成产口罩的电路板

7SMT 电路板制作过程中弯曲和翘曲的变化

PCB弯曲时,我们会感到苦恼。如果我们要恢复原始形状,则会损坏某些组件,并且会损失很多成本。因此,我们避免尝试找出原因和方法。以下是PCB原型制造或多层电路板制作中的常见问题以及解决方案。

形状变化的一些原因:

热熔后冷却太快,导致形状改变

基材固化

不同厚度的铜箔和不同的结构会导致形状变化

解决方法:

板的厚度应该更高,因为在安装和焊接过程中更容易保持平坦。

我们必须以相同的密度将铜均匀地分布在面板上,以防止板翘曲和防止板翘曲。

必须测量面板尺寸,以免破裂。

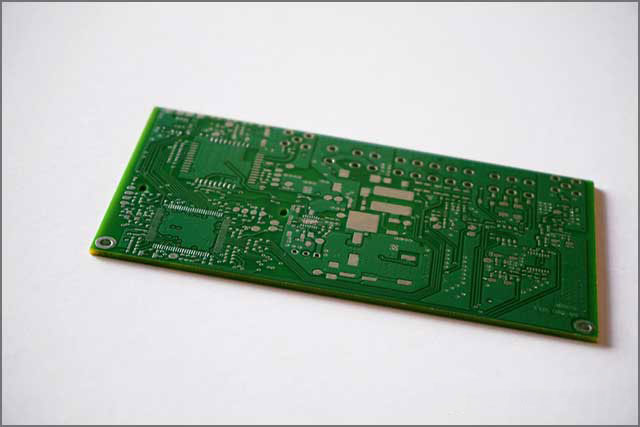

加厚的电路板

PCB板加厚)

8.低成本的电路板制作服务中的钻探问题

①孔偏差

②提高钻孔速度或降低进给速度。

③白色的环出现在孔的边缘。

④当热应力导致破裂时,请调整磨损并更换钻头。

⑤粗糙的墙壁

在使用前重新修整钻头并按照制造商的指导进行操作。

⑥孔的壁太大并且超过了标准尺寸。

首先,应使用推荐的钻头尺寸。我们需要正确设置提要和速度。

⑦孔未完全穿透

使用之前,请根据制造商的建议设置钻孔程序。

9,小批量低成本电路板制作中铜基板表面的缺陷

①    铜表面不平整

②    表面凹坑上有胶水

③    基材表面上的胶合点

以上问题的解决方法:增加待处理的铜表面与基板之间的附着力。这可以通过氧化使金属表面转化而实现,并且如果需要,可以随后除去转化的层。

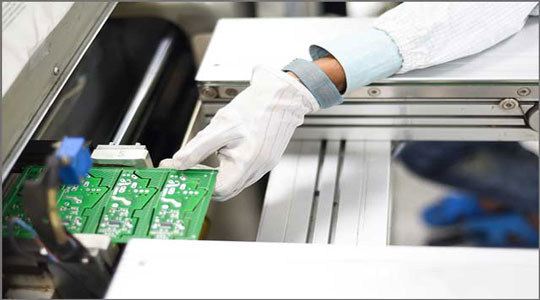

生产中的电路板

(生产中的PCB

10.PCB板上有白点

所用材料的变化会导致残留物和白点。例如,如果使用无铅或受RMA焊料污染,则可能会很快产生白点。

如果白点均匀分布,通常是由于使用了错误的助焊剂溶剂造成的。例如,如果在免清洗助焊剂上使用重型助焊剂去除剂,则会残留残留物。

解决方法:通过改变溶剂来解决问题。清洁过程也至关重要,遵循清洁过程的四个步骤。从润湿开始,然后擦洗,然后漂洗并干燥。

总结:

电路板制作需要专业的PCB电路设计公司来做,并遵循制造商准则。由于偏差而遗漏的任何错误都会使整个最终产品失去作用,并造成大量金钱损失。

因此,在PCB电路设计时需要采取适当的预防措施。上海韬放电子提供专业的电路板制作业务,如果你有这方面的需求,请与我们联系。
