什么是ffc接线,什么是fpc接线?


布线,也称为柔性电路板(FPC)用于有源部件和区域内的数据传输,如连接电脑主板的硬盘、光驱的数据线、连接显示屏的手机主板数据线、等等。数据线之间也有连接的设备统称为布线。排线方式主要分为圆头(R-FFC为直接焊接)和平头(短FFC,插座插入)两种。最适用于移动部件与主板之间、板与板之间以及小型化电气设备之间的数据传输电缆。由于FFC排线的价格比FPC(柔性印刷电路)要好,所以它的应用会越来越广。大多数使用FPC的地方,基本上可以用FFC代替。


接线特点

1、线材布局小,重量轻,原设计的接线板用于更换较大的线束线。布线通常是当前切割的 TIng-edge 组装板上小型化和移动性的解决方案。导线放置(有时称为柔性印刷电路)是在聚合物基板上蚀刻铜电路或印刷聚合物厚膜电路。对于薄、轻、紧凑和复杂的设备,设计解决方案范围从单面导电电路到复杂的多层三维原型 PCB 组装。排线总重量和体积比传统的圆形线束方式减少70%。导线放置还可以通过使用增强材料来增加强度  或衬里以实现额外的机械稳定性。

2、线材放置可以移动、弯曲、扭曲而不损坏线材,并且可以适应不同的形状和特殊的封装尺寸。独有的限制是卷空间问题。因为它可以承受数百万次的动态弯曲,所以布线可以很好地应用于内部系统的连续或周期性运动,作为最终产品功能的一部分。刚性 PCB上的焊点  承受热机械应力,在数百次循环后失效。需要电信号/电力才能移动,”EECX 的产品经理 Jenny 说。一些具有较小形状系数/封装尺寸的产品受益于导线放置。


3、布线具有优良的电性能和介电性能,耐热CEO表示。LT电子。低介电常数允许快速传输电信号;良好的热性能使元件易于冷却;较高的玻璃转化温度或熔点使元件在较高温度下工作良好。

4、布线具有更高的装配可靠性和质量。布线减少了内部布线所需的硬件,例如传统电子封装中常用的焊点、干线、背板线和电缆,使布线能够提供更高的组装可靠性和质量。电子元器件错位率较高的营销经理吴平 ”的营销经理吴平说。EECX电子产品事业部复杂的多系统市场经理表示,布线刚度低,尺寸小,市场经理Ping.Wu说。EECX电子产品事业部,由复杂的多个系统组成。正是由于线路板元件的体积小,所以使用的材料较少。随着质量工程的出现,一个薄的柔性系统被设计成只能以一种方式组装,从而消除了许多通常与独立布线工程相关的人为错误。

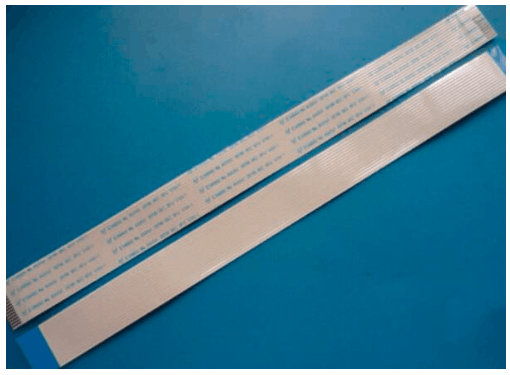

什么是FFC接线

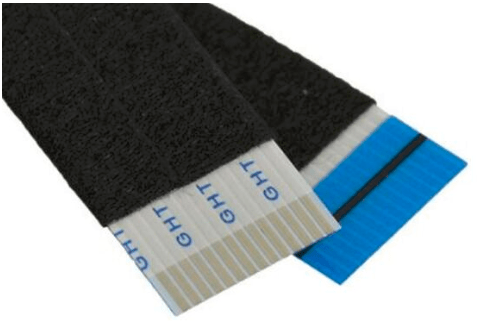

FFC走线也叫柔性扁平电缆,可以任意选择导线的数量和间距,使走线更方便,大大减少电子产品的体积,降低生产成本,提高生产效率,最适合移动部件和主板。PCB板用于PCB板与小型化电气设备之间的数据传输电缆。常见的规格有0.5mm/0.8mm/1.0mm/1.25mm/1.27mm/1.5mm/2.0mm/2.54mm等。


FFCFPC的线路排列区别

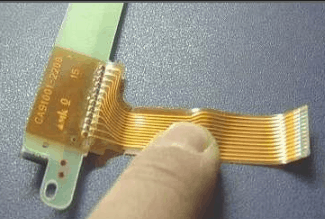

FPCFlexible Printed Circuit柔性印刷电路,就其制造而言,它们以不同的方式形成:

1FPC是一种单双面不同、多层pcb 结构的柔性线路板, FCCL(柔性铜箔)化学蚀刻处理而成。

2FFC是由扁平铜箔加上上下两层绝缘箔膜制成,成品简单,厚度较厚。
