H桥中2N2222晶体管的性能
H桥中2N2222晶体管的性能
H桥简介
在电子电路中，诸如电流，EMF和电场线之类的量的方向非常重要。H桥用于通过其专用电路控制此类电机。H桥定义为：
“ H桥是一个基本电路，根据用户的意愿，该电路将电动机终止以向前或向后旋转。”
这样，在很多情况下都不需要两个电动机。只能用一个电动机来完成任务，而不是两个。
你知道吗？？？
H桥最常见，最简单，最有趣的应用是机器人技术。H桥用于运行使机器人在前进和后退方向上移动所需的机器人电机。
2N2222 H桥的电路仅允许来自直流电源的电流从所需方向流动，而阻止从另一个方向流动。
为什么我们需要H桥
电机的运动方向在该电机的输出中起着至关重要的作用。其背后的原因是，大多数电动机都是由于磁场和通过绕线绕组的电流的综合作用而产生的转矩而运行的。因此，我们始终需要一些方法来控制电动机的方向，以获得适合我们当前要求的输出。
H桥中2N2222晶体管的性能
2N2222晶体管充当H桥电路的骨干。我们在电路中使用四个2N2222晶体管，它们作为一对工作。对角晶体管互为一对，并允许电流流过它们。同样，非对角2N2222晶体管可作为一对工作。让我们看一下什么是2N2222晶体管：
“ 2N2222晶体管是一种双极结型晶体管或BJT，设计用于低功率放大或开关应用。”
作为BJT晶体管，2N2222仅允许电流在一个方向上流动。因此，它负责根据用户要求旋转电动机。2N2222晶体管（与其他JT一样）具有三个引脚。这些引脚称为发射极，基极和收集极。只是在箭头符号晶体管象征Emitter.Being一个NPN当H桥中的2N2222晶体管的晶体管，集电极和发射极端子反向偏置时，或者说当基极引脚接地时或没有电流从基极流过时，晶体管处于断开状态。当基极从H桥中的电池或电路的其他组件获取电流时，该电路被称为正向偏置。H桥中2N2222晶体管的增益范围为110至800。增益值决定了H桥中2N2222晶体管的放大能力。
H桥电路的工作
当我们看一下H桥的电路时，我们得到以下几点：
来自电池的直流电起源于电池的正极（考虑常规电流）并流经开关。
该开关允许电流流过将要使用的一对2N2222晶体管。
晶体管之前的电阻调节通过晶体管的电流。
在我们的情况下，H桥根据下表提供工作：
|
转变 |
电流流量 |
电机方向 |
|
连接到A |
从T4到电机再从电机到T1 |
逆时针 |
|
连接到B |
从T2到马达再从马达到T3 |
顺时针 |
ISIS中的H桥电路
我们将在 ISIS中设计H桥的电路。但是在此之前，让我们看一下电路所需的设备。
2N2222晶体管
电阻器
发动机
细胞
转变
连接线
现在，只需执行以下简单步骤：
启动您的Proteus软件。
单击“ P”按钮，然后选择所需的设备，除了一对一地连接电线。

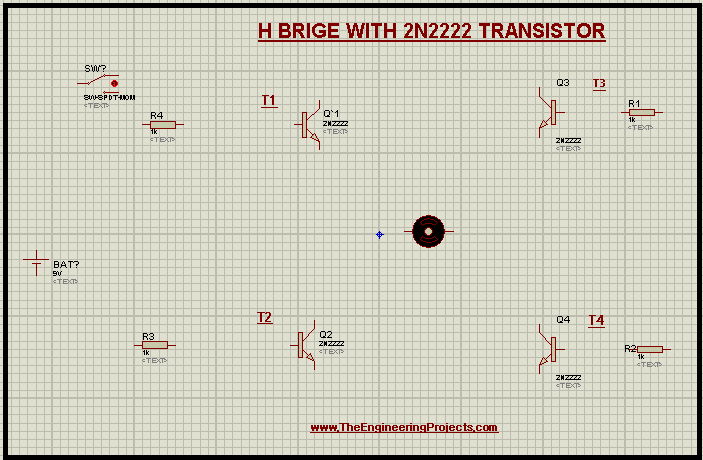

在工作区域安排2N2222晶体管，四个电阻，电机，开关和单元。
在屏幕上进行设置之前，通过单击“ P”按钮正上方的箭头符号来更改其中两个晶体管的方向。
依次双击一次，将“电池”和“电机”的值更改为6v。
根据下面给出的电路连接所有组件：
依次双击所有电阻器和晶体管，并标记它们以将它们标识为不同的设备。
弹出模拟按钮。
更改开关的方向并检查输出。
更改电动机周围的晶体管的值，并观察电动机的转速。
今天的Truss，我们看到了什么是H桥，H桥电路中2N2222晶体管的作用，H桥电路如何工作，我们在Proteus ISIS中使用2N2222晶体管实现了H桥电路。
