单片机开发功能安全中的编译器

2020-08-05

在各个领域，功能安全领域对开发人员提出了新要求。功能上安全的代码必须包括防御性代码，以防御各种原因引起的意外事件。例如，由于编码错误或宇宙射线事件而导致的内存损坏可能导致执行根据代码逻辑“不可能”的代码路径。高级语言，特别是C和C ++，包含数量众多的功能，这些功能的行为不是代码所遵循的语言规范所规定的。这种不确定的行为可能导致意外的结果和潜在的灾难性后果，而这在功能安全的应用程序中是无法接受的。出于这些原因，标准要求应用防御性编码，可测试的编码，有可能整理足够的编码覆盖率，

代码还必须实现高级别的代码覆盖率，在某些领域（尤其是汽车领域），设计通常需要复杂的外部诊断，校准和开发工具。出现的问题是，防御性编码和外部数据访问等实践并不属于编译器认可的领域。例如，C和C ++都没有为内存损坏留出任何余地，因此，除非在没有这种损坏的情况下可以访问旨在防止内存损坏的代码，否则在对代码进行优化时可以将其忽略。因此，如果不“优化”防御性代码，则必须在语法和语义上都可以实现。

未定义行为的实例也会引起意外。很容易建议应避免使用它们，但通常很难识别它们。如果存在它们，就不能保证已编译的可执行代码的行为将符合开发人员的意图。对调试工具使用的数据的“后门”访问代表了该语言不允许的另一种情况，因此可能会带来意想不到的后果。

编译器优化可能对所有这些领域产生重大影响，因为它们都不属于编译器供应商的职责范围。优化可能会导致在与“不可行”相关联时，即在存在于无法通过任何可能的输入值进行测试和验证的路径上存在的情况下，显然消除了防御性代码。更令人震惊的是，在构建系统可执行文件时，很可能会消除在单元测试期间显示的防御代码。仅仅因为在单元测试期间已经实现了防御性代码的覆盖范围，因此并不能保证其已存在于完整的系统中。

在功能安全这个陌生的领域，编译器可能超出了其要素。这就是为什么目标代码验证（OCV）代表了对任何与故障相关的后果都有严重后果的系统的最佳实践，甚至对于只有最佳实践就足够好的任何系统都代表了最佳实践。

编译前后

功能安全性，安全性和编码标准（例如IEC 61508，ISO 26262，IEC 62304，MISRA C和C ++）提倡的验证和确认做法非常强调显示在基于需求的测试中使用了多少应用程序源代码。

经验向我们表明，如果已证明代码可以正确执行，则现场失败的可能性会大大降低。但是，由于这种值得称赞的努力的重点是高级源代码（无论使用哪种语言），所以这种方法使编译器具有创建目标代码的能力，这些目标代码可以准确地再现开发人员的能力，这使人们深信不疑预期的。在最关键的应用程序中，该隐含假设无法成立。

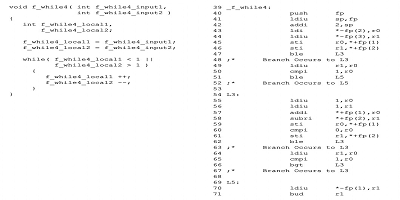

不可避免的是，目标代码的控制和数据流不会完全是源代码的镜像，因此证明所有源代码路径都可以可靠地行使并不能证明目标代码是同一件事。 。鉴于目标代码和汇编器之间存在1：1的关系，因此可以比较源代码和汇编代码。考虑一下图1所示的示例，其中右边的汇编代码是从左边的源代码生成的（使用禁用了优化的TI编译器）。

图1：右边的汇编代码是从左边的源代码生成的，显示了源代码和汇编代码之间的明显对比

如下所述，当编译此源代码时，生成的汇编代码的流程图与源代码的流程图完全不同，因为C或C ++编译器遵循的规则允许它们以自己喜欢的任何方式修改代码，前提是二进制表现为“好像是一样的。”

在大多数情况下，该原则是完全可以接受的-但存在异常情况。编译器优化基本上是数学上的变换，可应用于代码的内部表示。如果假设不成立，这些转换就会“出错”-例如，在代码库包含未定义行为的实例的情况下，这种情况经常发生。

只有航空航天业中使用的DO-178C才将重点放在开发人员意图与可执行行为之间潜在的危险不一致的可能性上，即使如此，仍不难找到具有明显潜能的解决方法的倡导者，以免发现那些不一致之处。但是，可以原谅此类方法，但事实是，源代码和目标代码之间的差异可能在任何关键应用程序中造成毁灭性后果。

开发人员意图与可执行行为

尽管源代码流和目标代码流之间存在明显差异，但它们并不是主要问题。编译器通常是高度可靠的应用程序，尽管可能会像其他任何软件一样存在错误，但编译器的实现通常会满足其设计要求。问题在于这些设计要求并不总是反映功能安全系统的需求。

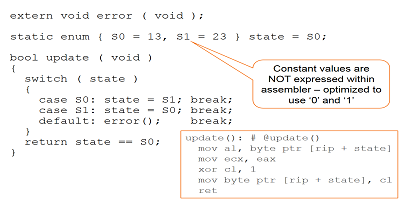

简而言之，可以假定编译器在功能上符合其创建者的目标。但这可能并不完全是期望或期望的结果，如下面的图2所示，其中包括一个使用CLANG编译器进行编译的示例。

图2显示了使用CLANG编译器进行的编译

显然，在汇编代码中并未表达对“错误”功能的防御性呼吁。

仅在初始化“ state”对象时以及在“ S0”和“ S1”情况下修改“ state”对象，因此编译器可以推断出赋予“ state”的唯一值是“ S0”和“ S1”。编译器得出结论，不需要“默认值”，因为假设没有损坏，“状态”将永远不包含任何其他值-实际上，编译器所做的正是这一假设。

编译器还决定，由于实际对象（13和23）的值未在数字上下文中使用，因此它将仅使用0和1的值在状态之间切换，然后使用异或“或”更新状态值。二进制文件遵循“好像”义务，并且代码快速紧凑。在其职权范围内，编译器做得很好。

此行为对使用链接器内存映射文件间接访问对象的“校准”工具以及通过调试器直接访问内存有影响。同样，这些考虑因素也不属于编译器的职责范围，因此在优化和/或代码生成期间不会考虑。

现在假设代码保持不变，但是在呈现给编译器的代码中其上下文发生了微小的变化，如图3所示。

图3：代码保持不变，但是提供给编译器的代码中的上下文略有变化

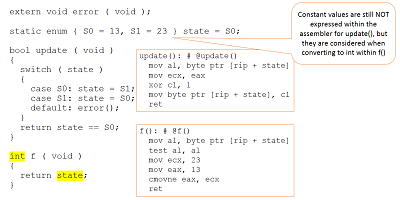

现在有一个附加函数，该函数以整数形式返回状态变量的值。这次，绝对值13和23在提交给编译器的代码中很重要。即使这样，这些值也不会在更新函数中进行操作（保持不变），并且仅在新的“ f”函数中可见。

简而言之，编译器继续（正确地）对应该使用13和23的值进行价值判断，并且绝不会将它们应用于可能的所有情况。

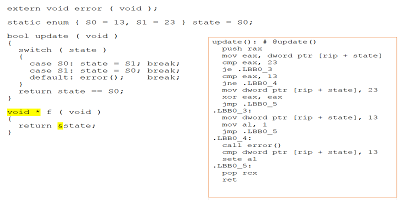

如果更改了新功能以返回指向我们状态变量的指针，则汇编代码将发生重大变化。由于现在存在通过指针进行别名访问的可能性，因此编译器无法再推断出状态对象正在发生的情况。如下图4所示，它不能得出13和23的值不重要的结论，因此现在可以在汇编器中明确表示它们。

图4：如果将新函数更改为返回指向我们的状态变量的指针，则汇编代码将发生重大变化。它不能得出结论13和23的值并不重要，因此它们现在已在汇编程序中明确表示

对源代码单元测试的影响

现在，在虚构的单元测试工具的上下文中考虑示例。由于需要一种工具来访问被测代码，因此会操纵状态变量的值，因此默认值不会“被优化”。这种方法在没有与源代码其余部分相关的上下文并且需要使所有内容都可访问的测试工具中是完全合理的，但是，其副作用是，它可以掩盖编译器对防御性代码的合法遗漏。

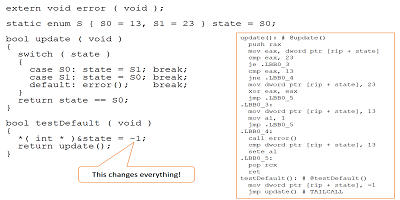

编译器认识到已通过指针将任意值写入状态变量，并且不能再次得出13和23的值不重要的结论。因此，它们现在在汇编器中明确表示。在这种情况下，不能得出结论：S0和S1代表状态变量的唯一可能值，这意味着默认路径可能可行。如图5所示，状态变量的操作达到了目的，并且在汇编器中现在可以明显看到对错误函数的调用。

图5：状态变量的操作已达到其目的，并且错误函数的调用现在在汇编程序中显而易见

但是，这种操作不会出现在产品内随附的代码中，因此对error（）的调用实际上不在整个系统中。

目标代码验证的重要性

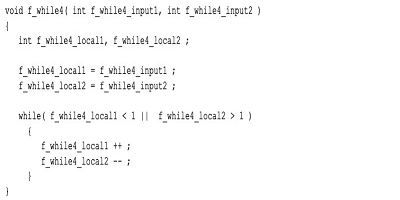

为了说明目标代码验证如何帮助解决这个难题，请再次考虑第一个示例代码片段，如图6所示：

图6：这说明了目标代码验证如何帮助解决错误提示在整个系统中的作用

通过一次调用，可以证明此C代码实现了100％的源代码覆盖率，因此：

f_while4（0,3）;

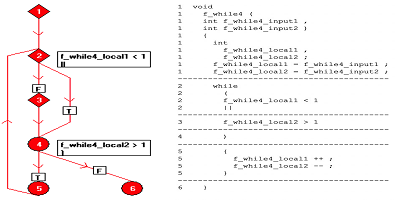

可以将代码重新格式化为每行单个操作，并在流程图上表示为“基本块”节点的集合，每个节点都是一系列直线代码。基本块之间的关系在图7中使用节点之间的有向边表示。

图7：使用节点之间的有向边显示基本块之间的关系

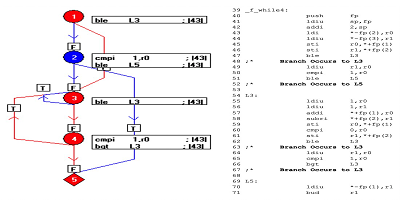

编译代码后，结果如下所示（图8）。流程图的蓝色元素表示调用f_while4（0,3）尚未执行的代码。

通过利用目标代码与汇编代码之间的一对一关系，此机制可以揭示目标代码的哪些部分未被执行，从而促使测试人员设计其他测试并实现完整的汇编代码覆盖范围，从而实现目标代码验证。

图8：显示了编译代码后的结果。流程图的蓝色元素表示调用f_while4（0,3）尚未执行的代码

显然，目标代码验证无权阻止编译器遵循其设计规则，并无意中绕开了开发人员的最佳意图。但这确实可以并且确实会引起任何此类失配，引起粗心的人的注意。

现在，在前面的“错误提示”示例的上下文中考虑该原理。当然，完整系统中的源代码将与在单元测试级别上证明的源代码相同，因此，将其进行比较不会发现任何问题。但是，将目标代码验证应用于完整的系统对于确保基本行为按照开发人员的意图进行表达将具有极大的价值。
