PCB设计中MCU硬件故障解决办法

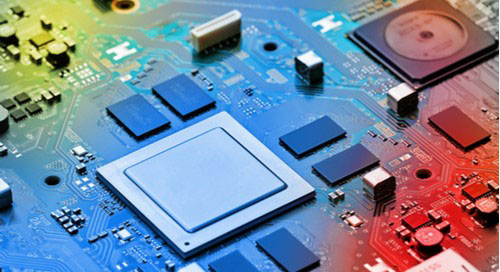

带MCU的PCB电路板

PCB设计领域,你必须要仔细阅读各种组件的手册和数据表,这样,最终产品几乎没有问题。

MCU中的硬件故障:阅读芯片手册

在进行复杂的PCB设计时,可能要进行一定的迭代才能获得完美的PCB。同样适用于MCUIC设计和制造过程中确实会发生故障,这可能导致MCU的性能与数据表中所述的有所不同。

芯片手册他让PCB设计人员在特定MCU中发现的故障。它突出显示了受影响的MCU版本以及所涉及的特定模块的详细信息。

在某些情况下,芯片手册可解决MCU硅片中的故障。但是在某些情况下,没有针对故障的解决方案,这就是如果你在PCB设计之前跳过芯片手册就会陷入严重麻烦的时候。

影响PCB硬件的常见问题

片上RTC在正常工作温度下存在精度问题。这样的不准确性不是在原型制作过程中容易识别的问题。

固件可以解决芯片手册中突出显示的某些问题。其他因素可能会影响硬件和整个PCB设计架构。这是我在芯片手册中遇到的一些问题。

1. RTC电池泄漏。

在设计良好的电路中,连接到RTC的电池将使用数年。我在其中一个RTC迅速耗尽电池的MCU中遇到了一个缺陷。几个月后就需要更换电池。数月之内,RTC电池的状态因MCU故障而耗尽。

2.通用输入输出(GPIO)引脚故障

如果你无法通过MCU打开简单的LED,那将令人沮丧。经过数小时的调试和故障排除,你在怀疑固件或硬件之间陷入困境。就我而言,事实证明,MCU上的GPIO引脚之一有故障,我从其他工作正常的引脚中选择了该特定引脚。

3.不正确的模数转换器。

在工业应用中,你将依靠MCU来提供模拟输入的准确读数。当内部模数转换器(ADC)受到相邻数字模块引入的噪声的影响时,情况并非如此。除了在PCB设计中插入外部ADC转换器外,没有其他解决方法。

这些只是你会在芯片手册中找到的一些问题。其他可能不会导致重大硬件修订,但可能会限制MCU的操作限制。

没有阅读芯片手册,没有问题吗?

大多数MCU都附带芯片手册。但是,如果你似乎找不到芯片手册,则很可能是,你选择的MCU是新发布的芯片。这意味着你将进入一个未知区域,并且不会对即将发生的事情发出任何警告。

没有芯片手册,你将永远不会知道MCU是否会自行爆炸。如果你习惯于忽略阅读,请立即开始研究芯片手册,并在需要时修改PCB设计。

上海韬放电子提供PCB设计服务,如果您有这方面的需求,请联系我们。
