2层和4层PCB有什么区别?


信号完整性和干扰水平在4层板中占优势,但是在考虑成本,设计复杂性和原型设计时又要多少呢?通常选择多层印刷电路板(PCB),因为它们可提供高信号强度。在所有多层类型中,最常见的是2PCB,因为它可以容纳两侧的互连。根据所需的复杂性水平,PCB的范围可以从两层到八层不等-每增加一次就意味着要再增加两层。这些分层的PCB类型之间存在差异也就不足为奇了。本文专门致力于理解2层和4PCB之间的差异。

比较层级

2PCB叠层可以清楚地标出:bottom层或top层被描述为信号层。0.0014英寸厚的层由铜材料制成;铜总计约1盎司。这些参数对于最终厚度为0.062英寸(±10%)的电路板有效。如果PCB制造商计划制造定制PCB,则这些值可能会根据所需参数而有所不同。

另一方面,四层PCB堆叠非常复杂。两个内层,即内层12,夹在顶层和底层之间。从顶部到底部,四层PCB堆叠如下所示:

顶部,即信号层(宽度为0.0014英寸),其后是厚度为0.0091英寸,介电常数为4.2的预浸料。顶层是铜材料。在预浸料坯层之后是内层10.0014英寸),称为平面。核心子层是内层1的一部分,内层1的宽度为0.037英寸。紧随其后的是内层2,后者是另一层用1 oz制成的平面层。铜,厚度为0.0014英寸。构成两张厚度为0.0091英寸的片材的另一个预浸料坯子层构成了内层2的一部分。bottom层也为0.0014英寸厚,并且也是信号层。互连件被焊接并放置在顶层和底层。

比较设计

2PCB的设计(图1)提供了更大的表面积来容纳导体图案。可以肯定地说,其表面是单层PCB的两倍。使用过孔来创建电连接,以实现走线的布线,以便走线到达板的另一侧。

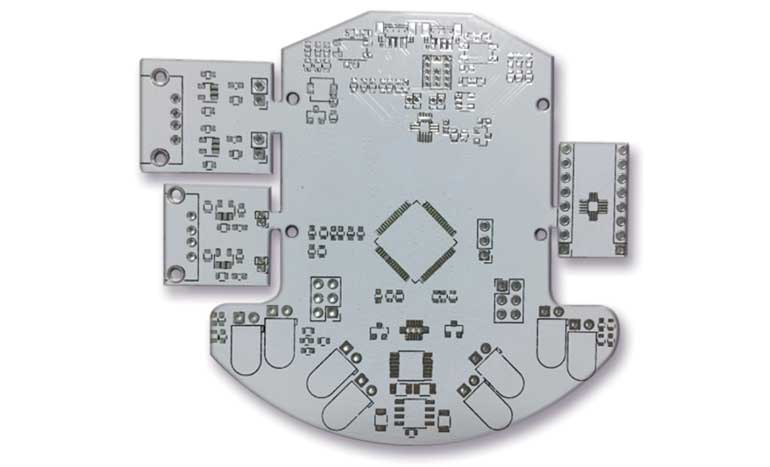

2PCB设计的示例)

另一方面,如前所述,在4PCB设计中,更多的表面积可用于走线(图2)。创建4PCB设计涉及一个预浸料层,该预浸料层通过施加热量和压力来粘合两个或更多的双面板。产生的不同导体图案的数量等于最终的层数。预浸料还提供层之间的电介质。

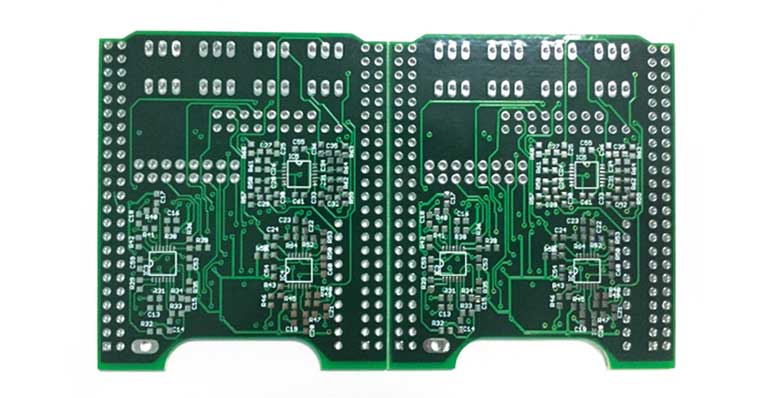

(典型的4PCB设计的示例)

功能比较

如果采用包含接地层的微带走线,则2PCB将提供更多功能,因为没有传播延迟或其他问题。尽管如此,由接地层和VCC平面层以及两个信号层组成的4PCB设计是更可取的。但是,这种设计确实在阻抗和传播延迟方面作了努力。

比较成本

在成本方面,由于设计的复杂性和较高的灵敏度,四层PCB的价格也就不足为奇了。通过降低失真和传播水平而获得的卓越信号质量也是4PCB成本的两倍。由于更高的信号完整性和更低的干扰水平,越来越多的制造商决定投资4PCB

比较原型制作

通过原型制作过程可以轻松应对获得完美PCB的挑战。尽管典型的4PCB原型要比2层版本复杂一些,但可以使用Gerber之类的自动化软件来帮助加快原型生产。该软件带有许多预设参数,例如板厚度,孔厚度,最小间距,板表面处理等。采用这种方法还可以简化2层或4层定制PCB的创建。

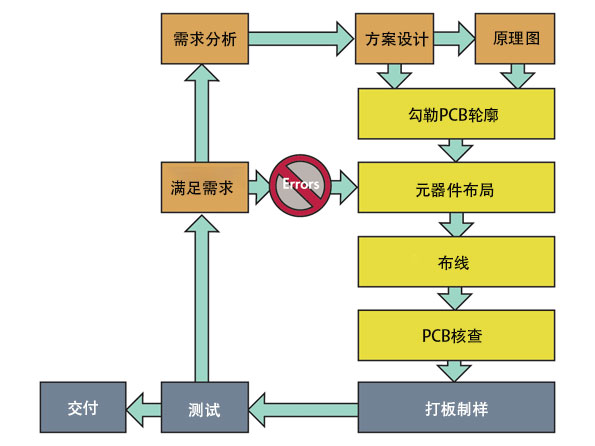

(典型的PCB原型实现过程)

将PCB定制项目外包给PCB设计公司,也是获得定制PCB原型的一种经济有效的方法。例如,  上海韬放电子的PCB设计服务以强大的生产线为后盾,支持即时在线报价和Gerber文件的上传。无论地点在哪里,它都可以将交货时间缩短至三天。PCB紧急服务也可用于高优先级项目。
