半桥称重传感器串接

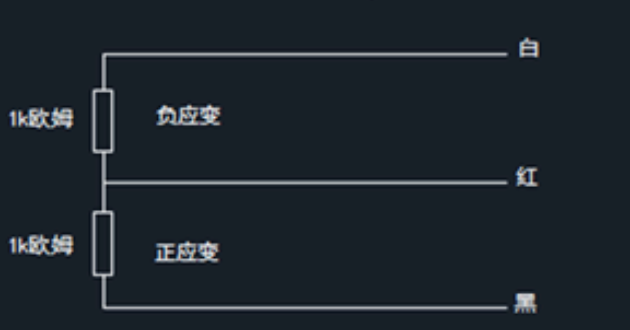

本人做过几次半桥称重传感器,接法让新手头痛。特此记录下来,方便以后翻阅。下图是单个半桥称重传感器的电路示意图:

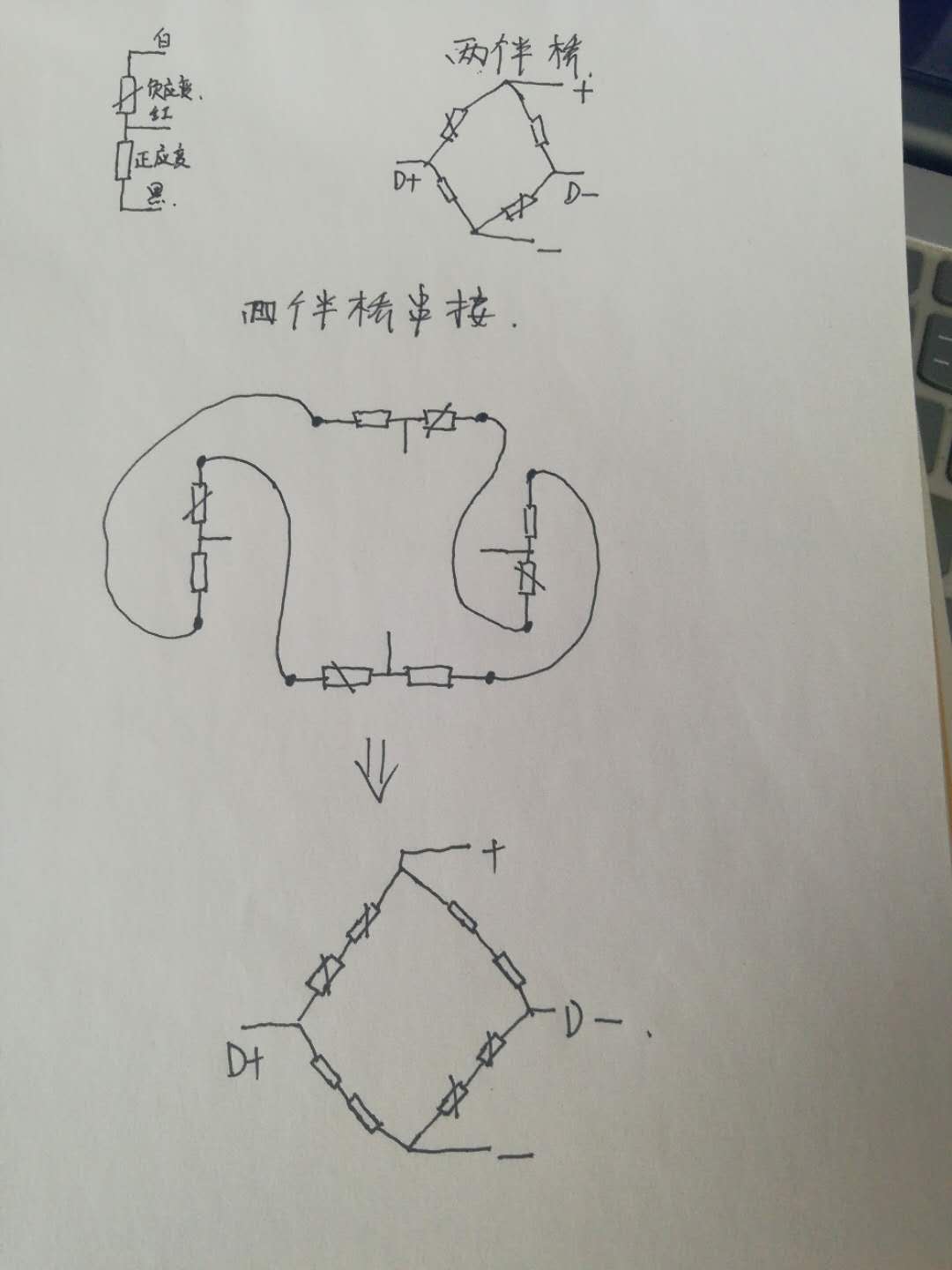

现在需要将四个半桥称重传感器串接在一起,我们要注意接法。其原理是将负应变电阻两个接在一起,正应变电阻两个接在一起,刚好有4组电阻:两组正应变、两组负应变,可以组成一个全桥。如下图是我手绘的全桥称重传感器接法:

注:负应变电阻,当收到压力或拉力时,电阻变小。
