DFM统计分析


为了更好地理解和收集和分析数据,几乎可以将其应用于任何工作,当然也可以应用于电路板生产,无论是PCB原型还是大批量生产。例如,如果不跟踪和分析良率和电路板故障统计信息,您将不会意识到电路板开发过程中存在的可能需要重新设计和/或制造调整的问题。

为了使这些统计信息有用,您必须能够将它们与设计和/或制造过程的某些方面或步骤相关联。最合乎逻辑的候选人是合同制造商(CM)的制造设计(DFM)规则和设计约束准则。让我们通过明确定义DFM统计分析来研究DFM统计分析,然后研究如何很好地利用它来提高处理效率并最大程度地提高良率和电路板可靠性。但是首先,让我们看看为什么DFM很重要,并提供了最直接的方法来最大程度地减少无效或无法使用的电路板的创建。

DFM:真的重要吗?

为了完全回答这个问题,我们必须清楚什么是DFM及其对PCBA开发的作用。

什么是DFM

DFM包括电路板设计人员或工程师做出的所有设计选择,使设计规范落在将要制造电路板的合同制造商(CM)的能力之内。这些规范通常可以分为制造设计(DFF)或组装设计(DFA)。

DFM如何使用?

由于设计规则检查(DRC)约束,DFM被插入到PCBA开发的设计阶段。这些约束基于CM提供的规则和准则。然后,设计人员使用这些约束来告知设计规范的限制或参数范围。

如上所述,应使用CMDFM规则,而不是设计包默认值或通用行业标准。不遵循很好的DFM规则和准则可能会导致报价延迟,制造周期长,甚至根本无法制造的设计。

DFM重要吗?是的,这非常重要,因为它会影响设计的可制造性。现在,让我们看看如何使用DFM分析和改善制造工艺性能。



DFM约束的类型

DFM规则包括对板尺寸,阻焊层,环形圈尺寸,铜重量,走线间距,丝印元素和其他PCB属性的限制。取决于您使用的CMPCBA设计包,约束的范围可能非常广泛。

如上一节所述,这些约束条件决定着您的开发和生产过程是否产生了可用且可靠的电路板。可以测量一组DFM规则的整体有效性。例如,良率可提供可用板与已构建板的比率或百分比。一旦制造和部署,电子电路故障的原因很多。然而,过早的故障几乎总是由于设计和/或制造错误造成的,并且成品率和故障率都是可以直接测量的。

如果这些费率可以链接到特定的DFM规则怎么办?这样就有可能评估规则本身的有效性及其对制造和可靠性的影响。这是DFM统计分析的一种形式。以下是更一般的定义:

什么是DFM统计分析?

DFM统计分析是从一部分或整个PCBA开发过程中测量和/或得出的统计数据或数据的使用,这些过程或数据用于评估DFM利用的影响,以便量化实施的重要性。

在此定义中,DFM可以是单个规则或一组规则,并且统计信息或数据可以来自特定步骤,阶段,或者如前所述,它反映了整个开发过程的度量标准。拥有此信息真是太好了!但是如何使用呢?

如何使用DFM分析来改善您的PCBA开发

可以使用DFM统计分析结果的几种方法来提高开发过程的成品率和/或过早的故障率

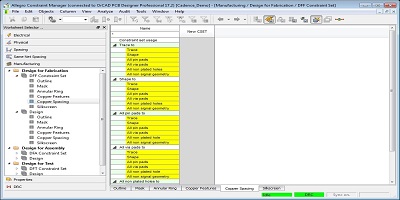

所有这些选项的有效性水平始于从CM获得良好的DFM。获取DFM数据的最简单,有效的方法之一就是拥有一个设计包,例如OrCAD,在其中您可以从多个CM请求并接收这些规则和准则
