将电容转换为阻抗以及两者之间的关系
电子设备领域包含各种参数，可衡量，帮助和影响每个电子设备的功能以及性能。这些参数影响初始和最终设计决策。
诸如电容和阻抗之类的参数必须保持在可接受的设计范围内，否则即使最精确的设计也无法提供所需的功能结果。此外，在某些情况下，需要将一个参数转换为另一个参数。像电容到阻抗这样的一种转换是详细交流电路分析的要求。
电容器与电容
当然，与电容相关的组件是电容器，系统存储电荷的能力称为电容。在物理学中，它是系统中电荷变化与其电势变化的比率。无论哪种情况，电容的标准单位都是法拉。
这些无源电子组件以静电场的形式存储能量。最纯净的形式是，电容器包含两个导电板，这些导电板由称为电介质的绝缘材料隔开。电容器的电容与板的表面积成正比，与板之间的距离成反比。但是，净电容还取决于分隔板的物质的介电常数。
在转换电容器的阻抗时，我们使用公式Z = -jX。请记住，电抗是一个更明确的参数，它定义了电容器在特定频率下将具有多少电阻。如前所述，了解阻抗对于详细的交流电路分析是必要的。

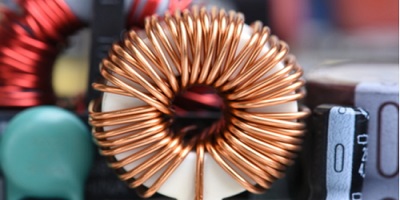

电感和阻抗
了解交流电路中的阻抗
阻抗是电抗和欧姆电阻共同作用下电路或组件对AC的有效电阻。换句话说，阻抗是交流电路中电阻原理的延伸。我们还将阻抗定义为施加电压时对能量流的任何阻碍或电流的反作用的量度。
更为技术上的定义是电路对单一频率的交流电的总阻力。总之，它是电抗和电阻的组合，我们以欧姆为单位进行测量，并用符号Z表示。
电抗（X）表示组件对交流的电阻，而阻抗（Z）表示组件对交流和直流的电阻。我们通过使用以下公式将其显示为复数：Z = R + jX。理想情况下，电阻器的阻抗等于其电阻。在这种情况下，阻抗的实部或实部为电阻，虚部为零或零。
将电容转换为阻抗
有电容性电抗计算器，只要您具有电容器的电容值（C）和通过电容器的信号频率（f），就可以确定电容器的阻抗。您可以以法拉，皮法拉，微法拉或纳法拉来输入电容，以GHz，MHz，kHz或Hz为单位输入频率。例如，在100赫兹的频率下2法拉的电容将产生0.0008欧姆的阻抗。
以下是计算上述值所需的公式：
现在，我们了解理想电阻的参数，即其阻抗等于其电阻。但是，尽管这两个参数并不相同，但是理想电容器的阻抗等于其电抗的大小。我们将电抗表示为以欧姆为单位的普通数，电容器的阻抗是电抗乘以-j所得的值。这与以下公式相关：Z = -jX。在这种情况下，-j项表示纯电容电路中电流和电压之间发生的90度相移。
使用转换方程式
使用上面的公式（XC = 1 /ωC= 1 /2πƒC），您可以获得电容器的电抗，并将其转换为电容器的阻抗，可以使用公式Z = -jX。请记住，电抗是一个更明显的参数值，它可以确定电容器在特定频率下的电阻值。
从上面的方程式可以明显看出，电容器的电抗与电容和频率均成反比。因此，较高的电容和较高的频率将转换为较低的电抗。频率和电抗之间的这种反比关系有利于使用电容器来阻止信号的低频分量，同时允许高频分量通过。
交流电路中的电容很容易辨别，但是阻抗是全面交流电路分析的要求。从逻辑上讲，这意味着更深入地了解这两个参数如何交互的重要性。
