使用手机和GSM模块随时随地控制您的家用电器

关于GSM模块

我们将在这里使用的GSM模块是SIM800L。与其他GSM模块相比，它紧凑且高效。当您想使用Arduino在蜂窝网络上工作时，可以使用这种类型的模块。SIM800L支持850/900/1800 / 1900MH四频。通过使用此模块，您可以轻松地传输语音，发送SMS以及访问Internet。
当您使用3.8-4.2伏电源为模块供电时，板上的LED将开始闪烁。如果闪烁速度非常快，则表示SIM卡未注册到任何网络。如果指示灯缓慢闪烁，则表明SIM已成功登录到网络。请确保您的电源至少为2A，因为此模块会消耗大量功率。

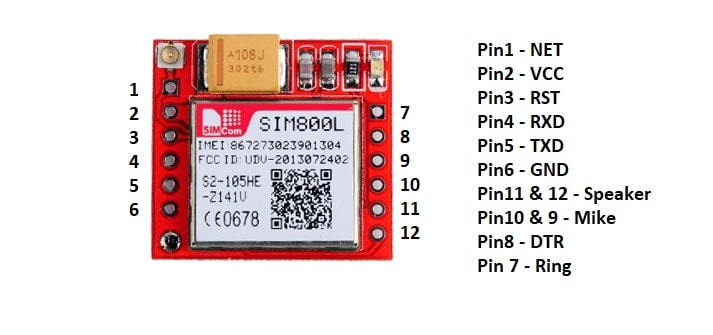

SIM800L的引脚图

SIM800L的功能

输入电压：3.8-4.2V

工作电流：2A

工作温度：-40至85摄氏度

四频850/900/1800 / 1900MHz

GPRS类别12：最大 85.6 kbps（下行/上行）

接口：使用AT命令的UART

SIM卡类型：MicroSIM

该项目所需的组件

Arduino UNO

SIM800L模块

4.2V锂离子电池

5V继电器模块

器具

项目工作

我们将使用手机向GSM模块发送消息。该消息将包含一个字母。假设您有一台设备，那么我们将有一个字母来打开设备，并有一个字母来关闭设备。让我们假设我们正在发送一个字母“ a”来打开设备，并发送一个字母“ b”来关闭设备。您的设备通过继电器连接到Arduino板。Arduino

将持续监控来自GSM模块的数据。如果GSM模块接收到包含字母“ a”的消息，那么Arduino将通过向中继模块发送信号来打开设备的电源。如果GSM模块接收到包含字母“ b”的消息，那么Arduino将通过向中继模块发送信号来关闭设备。

框图

家庭自动化电路图

重要说明：在将代码上传到Arduino UNO板上之前，请确保已断开GSM模块的RX和TX线的连接。将代码上传到Arduino UNO板上后，将GSM模块的RX和RX线连接到Arduino UNO板上。

int appliance1=2;

char gsmData;

void setup() {

  // put your setup code here, to run once:

Serial.begin(115200);

delay(25000);

pinMode(appliance1,OUTPUT);

Serial.print("AT+CMGF=1\r");

delay(100);

Serial.print("AT+CNMI=2,2,0,0,0\r");

delay(100);

digitalWrite(appliance1,HIGH);

}

void loop() {

  // put your main code here, to run repeatedly:

 if(Serial.available()>0)

 {

  gsmData=Serial.read();

  if(gsmData=='a')

  {

    digitalWrite(appliance1,LOW);

  }

  else if(gsmData=='b')

  {

    digitalWrite(appliance1,HIGH);

}

 }

 Serial.print("AT+CMGD=1,4");

}

代码的工作

int appliance1=2;

char gsmData;

创建一个名为Appliance1的变量，以在您已连接继电器信号引脚的位置存储引脚号。另外，创建另一个名为gsmData的变量，以存储Arduino从GSM模块接收的数据。

void setup() {

  // put your setup code here, to run once:

Serial.begin(115200);

delay(25000);

pinMode(appliance1,OUTPUT);

在void setup（）中，首先将GSM的波特率设置为115200。然后设置较大的延迟，以使GSM模块成功登录到网络。然后将继电器的信号引脚设置为输入，因为Arduino将使用该引脚向继电器发送信号。

Serial.print("AT+CMGF=1\r");

delay(100);

Serial.print("AT+CNMI=2,2,0,0,0\r");

delay(100);

使用AT + CMGF = 1命令，以文本形式设置SMS模式。然后给出100毫秒的延迟。之后，使用AT + CNMI = 2,2,0,0,0命令，将SMS的内容发送到串行端口。

digitalWrite(appliance1,HIGH);

将逻辑高电平发送到继电器模块的信号引脚，以首先将其关闭。

void loop() {

  // put your main code here, to run repeatedly:

 if(Serial.available()>0)

 {

  gsmData=Serial.read();

在void loop（）中，首先使用available（）命令检查串行通讯是否可用。之后，将来自GSM模块的数据存储到变量gsmData中。

if(gsmData=='a')

  {

    digitalWrite(appliance1,LOW);

  }

  else if(gsmData=='b')

{

    digitalWrite(appliance1,HIGH);

  }

 }

使用if else-if语句检查GSM数据。如果数据等于“ a”，则打开继电器模块。如果数据等于“ b”，则关闭继电器模块。

Serial.print("AT+CMGD=1,4");
