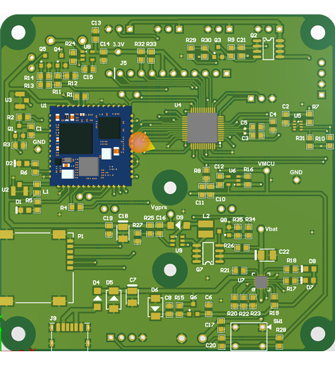

- 温度气压监测PCB设计 温度气压监测电路板设计
-
温度气压监控盒：致力于监控目标环境的温度和气压，当目标环境的温度或气压高过预警值时，会通过云端通知用户，让用户第一时间就知道目标环境的情况。
硬件：2G通信模块、温度传感器、气压传感器、处理器MCU、电池、电池管理IC、显示屏等
1.本系统是由客户端和上位机系统两部分组成
2.客户端负责监控目标环境的的温度，压力（跟大气的相对压力），位置，并通过公共数据网络（4G，或GPRS等）将以上数据发送给上位机
3.上位机系统通过公共数据网络（4G,或GPRS等），将收到各客户端数据实时显示出来
4.客户端系统包括：主控制器，温度传感器，压力传感器，GPS/北斗定位系统，数据发送系统（4G或GPRS等）
5.客户端由电池供电（电池型号18650锂电池）
6.客户端工作温度范围暂定（-20℃至85℃）。
7.温度传感器温度检测范围暂定（-40℃至125℃）。
8.压力传感器暂定为差压式压力传感器，检测范围暂定为（-0.2bar-5bar）

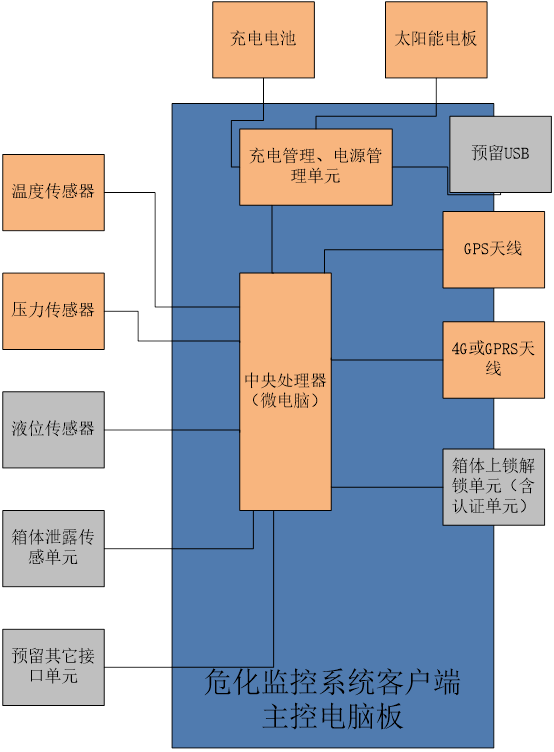

9.原理框图如下：

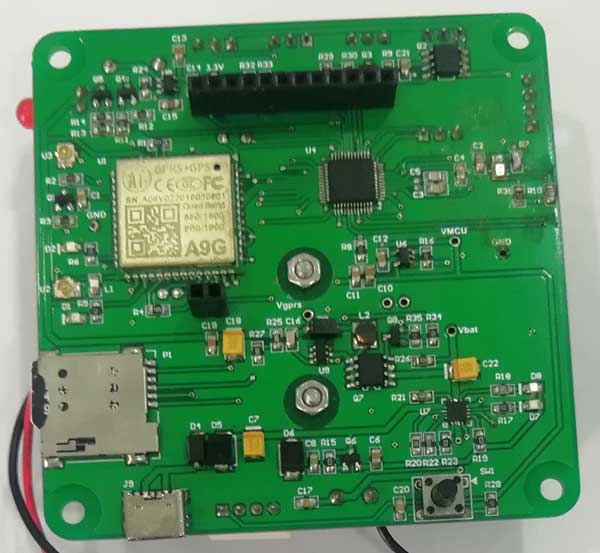

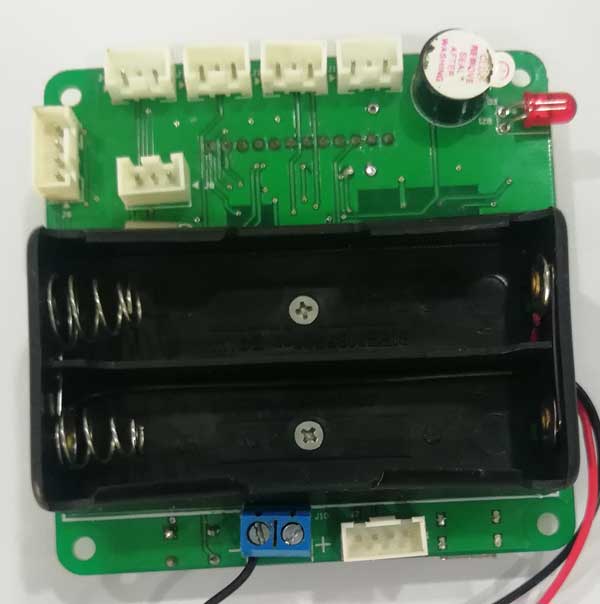

（气压温度检测电路实物图）
