PCB打样,是PCB板在批量出产前的试产,主要应用为PCB设计工程师在设计好电路,并完成PCB Layout之后,向工厂进行小批量试产的过程,即为PCB打样

客户选择 PCB打样种别可分为以下两种

抄板公司、专业正规的PCB工厂。一般来说,客户会选择正规专业正规的PCB设计公司,这样的工厂对于客户来说一定是最有保障的,打样完成后也会有专业的测试,可以保障样板的质量。一般抄板公司做好后也不会有正规的飞针测试,这样的话,假如客户收到样品后出现相关的问题,这样的工厂也不会进行相关的赔偿,因此,我们仍是要去选择专业正规有交期承诺、有品质保障的正规PCB打样工厂去做打样。

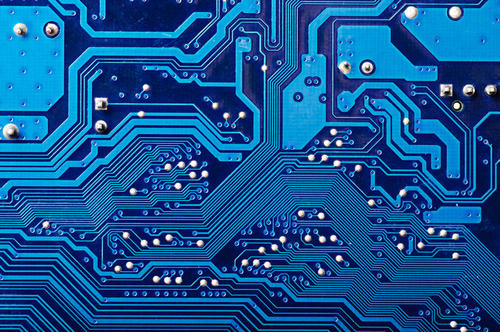

PCB打样样品

   上海韬放科技的PCB设计工程师更多留意的是设计过程中客户所给的的参数信息、数目和元器件封装题目,设计过程中需要对整个线路整体规划,线路是否有短路的地方,电气检查是否到位等等,在所有的检查完成后,设计工程师首先要确保所建立的封装库中没有的封装,再设计PCB板图时,必需保证图中所需的元器件在封装库中有对应的封装,这样才能利便设计的顺利进行。最后还有一个重要的步骤,就是PCB板仿真分析,简单的说就是对PCB板的信号仿真,由此来分析整个线路的布局和参数是否合格。最终的目的是考虑PCB规划和产品不能出现质量问题。

PCB打样就选我们,我们会以最专业的技术团队为客户提交一份满意的答案。
