电路设计中纯电阻电路及其特性
就电路设计而言，电阻的特性可以整体上定义电路。另外，我所指的电路类型称为纯电阻电路。
什么是纯电阻电路？
纯电阻电路是一种电感很小的电路，以至于在其典型频率下，其电抗与其电阻相比微不足道。此外，在纯电阻电路中，全部利用的电压被消耗来克服电路本身的欧姆电阻。另外，纯电阻电路的另一个名称是非电感电路。
此外，在纯电阻电路设计中，电流和电压之间的相角为零。另外，如果我们要表示典型的纯电阻电路的瞬时电流和瞬时施加电压，则表明所提供的电压和电流确实彼此同相。
此外，如果我们检查同一电路的图形表示，从其功率曲线可以看出，任何时候功率周期的任何部分都不会变为负。因此，在纯电阻电路中，功率永远不会为零。此外，这是由于电流和电压的瞬时值始终为负或正。同样，纯电阻电路的功率循环频率是电流和电压波频率的两倍。
纯电阻交流电路
交流电路中仅包含纯电阻（欧姆）的电路称为纯电阻交流电路。从技术角度来看，该电路不包含电容或电感。交流电压和电流除了在电路的任一方向上向后同步外，还同步地向前移动。因此，交流电压和电流呈现正弦波的形状，因此被称为正弦波形。
在这些电路中，电阻消耗功率，而电流和电压的相位保持不变。电流和电压同时达到极大值。值得注意的是，电阻器是无源组件，它既不产生也不消耗电能。那么，电阻器对纯电阻电路中的电源有什么影响？它将可用能量转换成热量。
如您所知，在交流电路设计中，电流与电压之比取决于相角，相位差和电源频率。此外，无论电源频率如何，电阻器的电阻值都将保持恒定。
纯电阻电路更详细

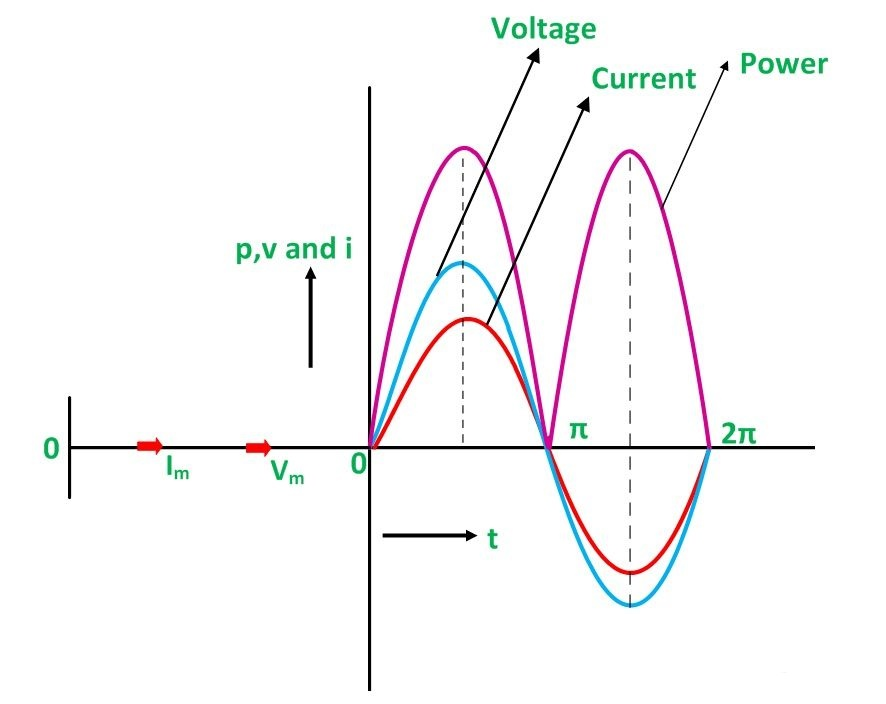

在检查纯电阻电路设计的功率时，我们可以从下面的波形（红色，蓝色和粉红色）观察典型电路的整体特性。从解析表示中可以看出，电压和电流是同相的。您还可以观察到电压和电流值同时达到最大值。您可以确定功率曲线对于与电压和电流有关的所有值始终为正。
我相信您记得在直流（DC）电源电路中，电流和电压的副产物仍称为电源。尽管在交流电路中相同，但此处的区别在于，在交流电路中，我们考虑了电流和电压的瞬时值。因此，我们在纯电阻电路中找到的瞬时功率由下式表示。
瞬时功率，P = VI
纯电阻电路的功率因数
首先，功率因数是什么意思？嗯，在电气工程中，我们将功率因数（PF或cosφ）定义为电路中可以使用的功率（有功功率P）与电路中电压和电流相乘所得功率（视在功率，S）。此外，我们将PF定义为从零到一的范围。
在直流电路中，V x I的结果为我们提供了电路汲取的功率（P），单位为瓦（W）。但是，在交流电路中，这会发生偏差。因为在交流电路中，V x I的结果给出的是视在功率（S），而不是有功功率（P），因为电流和电压不是同相的。
我们可以进一步定义交流电路中的PF，如下所示：
1.将PF定义为电流和电压之间的相位角的余弦值
2.将PF或cosφ定义为电阻（R）÷阻抗（Z）
3.PF或cosφ也定义为：有功功率（P）÷表观功率（S）
因此，由于纯电阻电路的电压和电流同相，因此其PF为1。
在纯电感或纯电容电路中，电流与电路电压异相90度；因此，cosφ= 90度。因此，这些电路的PF为零。RLC串联电路的PF在零和一之间。
纯电阻电路具有与其他电路类型不同的独特特性。但是，如果没有这些类型的电路，像白炽灯这样的设备将是不可能的。
