基于esp8266的物联网解决方案


说到物联网解决方案,自然少不了wifi联网,而esp8266芯片就是一款支持wifi联网的芯片。

硬件信息:
1、通用输入输出接口GPIO口17个,每个GPIO口都可以使用内部上下拉,这些IO口也可复用I2C、I2S、UART、PWM、IR遥控等,在低功耗状态下IO口可以保持状态,所有输出口都可以保持为进入低功耗前的状态
2、一个SDIO从机支持25MHz 和50MHz
3、串行外设SPI/HSPI,一般用为外部Flash(占用8个IO口)
4、1个I2S输入接口和1个I2S输出接口,支持DMA。I2S主要用于音频数据采集、处理和传输,也可用于串行数据的输入输出。
5、异步串行收发器UART,esp8266有另两个UART,分别是UART0、UART1
6、4个PWM输出接口,最小分辨率可达44ns
7、IR遥控接口,红外接口由软件实现,采用38KHz的调制载波,占空比为1/3的方波,传输范围1m左右
8、内置一个10-bit精度的ADC转换,可以用于电压的测量
9、2.4GHz接收器和2.4GHz发送器
10、最大支持16M的外部Flash

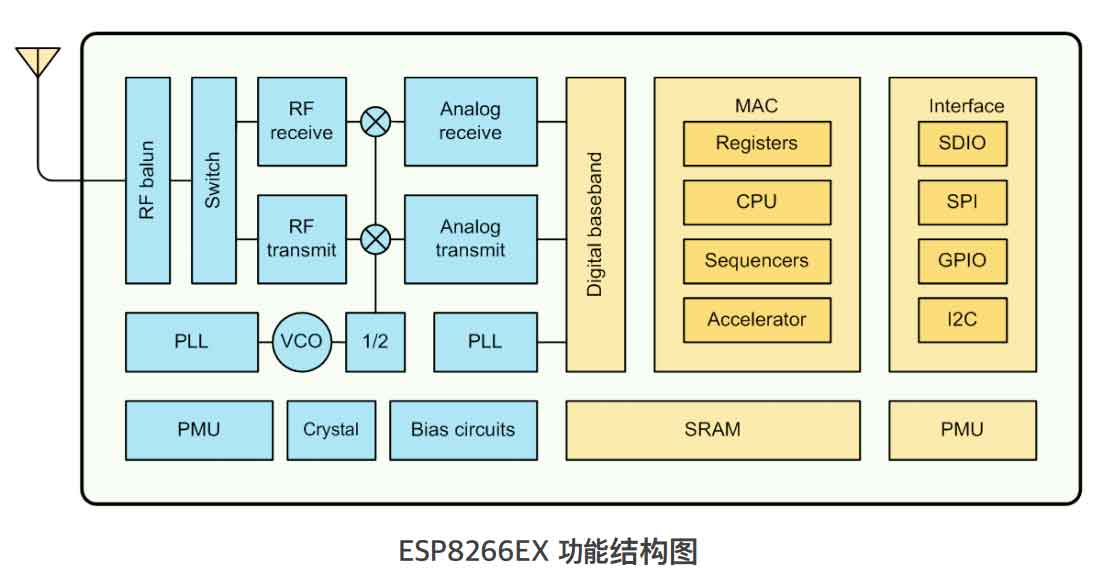

ESP8266的功能结构体

软件信息:
1、软件开发包由官方提供ESP8266 SDK包,可以进行片上开发,分为Non-OS和RTOS两种SDK
2、支持TCPIP协议,UDP协议
3、支持wifi配网模式
4、esp8266有五种低功耗模式:Active、Modem-sleep、Light-sleep、Deep-sleep、关闭,耗电量分别是56mA、15mA、0.9mA、20uA、0.5uA

物联网解决方案:

1、UART转wifi智能硬件
2、传感器

3、智能灯

4、智能插座

总结:esp8266物美价廉、性能彪悍,一颗芯片就满足2.4G入网、各种通信(UART、SPI、SDIO、IR)、GPIO控制、PWM等等功能,降低了功耗、结构、价格等,如果大家用到wifi来进行物联网解决方案开发,强力推荐使用esp8266

esp8266软硬件文档资源下载地址:https://www.espressif.com/zh-hans/products/hardware/esp8266ex/resources

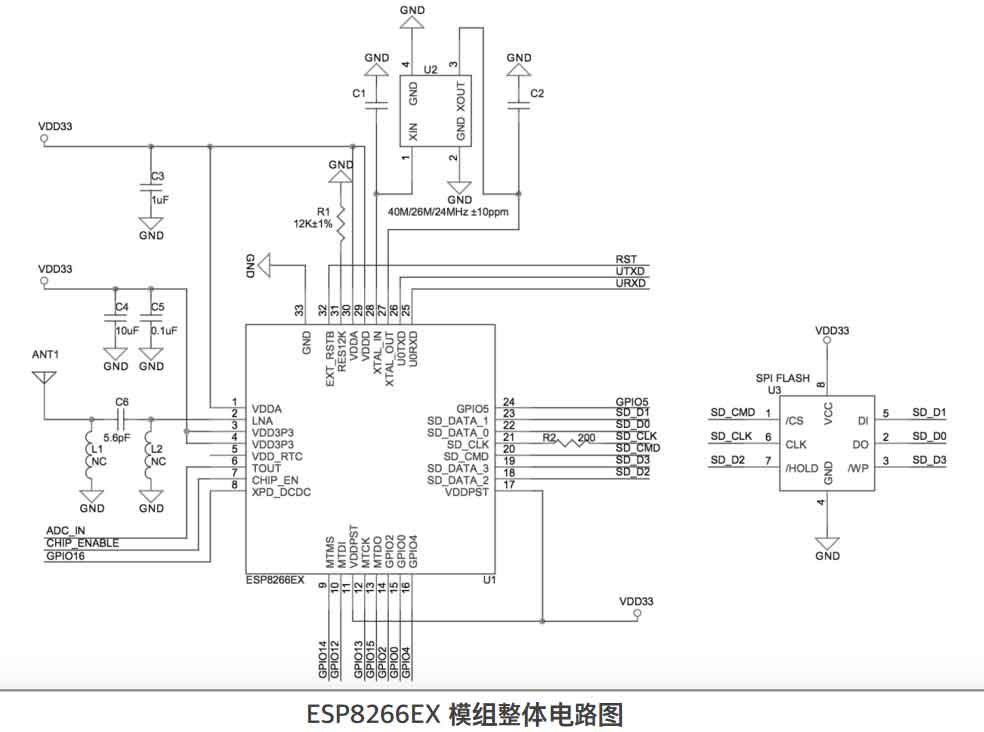

esp8266模组电路图
