如果您已经创建了原理图,那么设计软件中的幕后工作将会很多。原理图中组件之间的连通性可以减少为少量的逻辑和电气标识符。原理图可能提供了图形化图片,显示了不同组件和引脚之间的连接,但是要真正了解设计的所有内容,您需要一个重要的文档。

原理图网表是信息的核心内容之一,将在设计软件的多个功能中使用这些信息来创建真实的PCB。原理图网表同时提供电气连接信息,并在一组数据中反映设计数据的功能结构。当您需要重用数据或在仿真工具中快速定义电气连接时,网表将帮助您从原理图设计过渡到其他工具。作为设计审查的一部分,您还需要向制造商提供网表的副本。让我们更深入地了解PCB设计软件中网表的确切结构。

原理图网表中有什么?

在进一步介绍之前,EDA软件中使用了不同类型的网表进行IC设计或PCB设计。这些网表可以定义逻辑,组件之间的连接以及层次关系。它们是汇总设计结构和功能的强大工具。网表不包含图形信息,该信息包含在原理图文档本身中。

话虽如此,原理图及其网表是齐头并进的。可以从原理图生成网表,也可以从网表生成示意图(平面或分层)。关于PCB原理图中的信息,网表将包含多个数据条目,其中每个条目包含以下信息:

网络标签:您在原理图中为特定网络指定的名称

参考标号:这些标号用于网络上连接的组件

引脚号:网络上的每个组件都会有一些引脚,因此网络上每个组件的引脚号都会出现在网表中

如果您知道如何阅读原理图网表,则可以在准备仿真时看到如何将电路转换为SPICE网表。您还可以解决第三方库网表中可能发现的任何错误。

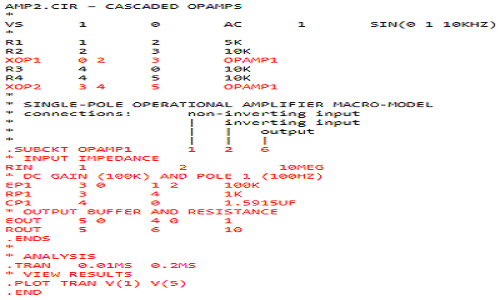

从原理图中提取的示例SPICE网表

将原理图捕获为初始布局后,原理图网表数据将用于创建在未布线的布局中看到的连接线。只要您不需要对原理图进行任何进一步的更改,就可以放心,在布线电路板时,设计数据将保持一致。但是,在制造之前,您仍然需要确保BOMGerber匹配原理图和网表中的信息。

制造商如何使用您的网表

在设计评审期间,将原理图网表中的数据与GerbersBOM和原理图数据进行比较。经常看到网表与这些文档中的一个或多个之间存在差异。这很可能是由于在完成设计之前导出网表和BOM导致的。在进行设计前的那一刻设计更改需要重建BOM,网表和Gerber,以确保所有数据都是一致的。虽然这听起来可能是重复的,但比使用低质量的制造商并在邮件中接收一批有缺陷的板要好。

制造商还将使用您的网表来定义裸板测试的要求。网表中的连通性已编程到用于裸板测试过程的测试夹具中。使用ODB ++数据文件格式是制造的首选格式,因为可以从包中生成网表。否则,您将要发送IPC-D-356网表以及Gerber文件,因为在裸板制造之前,可以将其用于全面比较。

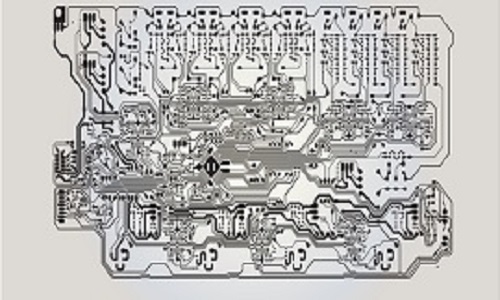

原理图网表需要在制造之前与Gerbers中的网匹配

不要抛弃旧项目中的网表

设计重用并不是什么新鲜事物,它涵盖了保留常用库或电路块的所有内容。将设计数据从其他EDA应用程序导入所需的平台可能会很困难。您的下一个设计可能是旧设计的变体,或者可能需要引用原始原理图/布局中的某些功能块。保留旧项目中的网表可以帮助您在新的设计平台中对其进行重建,尤其是当原始布局和/或原理图数据已损坏或无法访问时。

由于放置在原理图网表中的数据是以特定格式高度结构化的,因此在构建新设计时,不同的设计平台可以重用彼此的网表。只要您具有旧设计中组件的模型,原理图符号和PCB封装,就无需在新软件中手动重建原始设计。虽然您可以从网表中读取网名,参考标记和引脚号,但一般使用可以帮助您从旧网表快速重建设计的设计软件。
