线路板开发注意事项


        在电路设计中有许多注意事项,根据我多年的工作经验,总结出一下工作经验:

1、在电路板开发之前需要详尽的了解需求,重要的话说三遍,需求、需求、需求,需求是我们的向导是目标,干活不由东累死一场空,作为一个电路板开发工程师,一定要跟产品经理或甲方沟通好需求,了解整块板子的功能,工作环境等,必须留有文档或邮件记录。

2、整块电路板的输入和输出,输入电源的电压是多少?波动范围是多少?输入信号的频率是多少?输出电源的电压及功率是多少?输出信号的频率是多少?

例如:输入电压是220V,就要考虑加一个开关电源模块;输入电压是交流就要考虑增加一个DC-DC模块;所有的信号线都要考虑的干扰问题,要尽量走直线。

3、电路板设计中要将整块电路板中所有模块的电压电流功率要计算出来,做到胸有成竹;因为布线及元器件的选型需要考虑到。

例如:LM2596在不同的功率输出下器电感和电容选型都不一样;LDO线性稳压的选型就要注意电流大小了

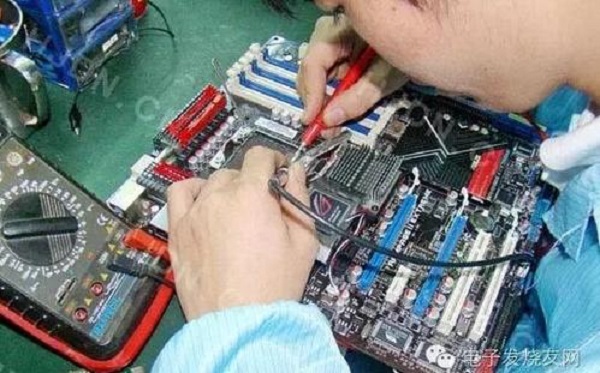

4、电路板设计阶段一定要留出测试PAD或测试孔,没调走线都要有,国外大公司的电路板,批量生产的板子上面都有测试点;电路板开发的前期好处是自己方便测试、后期生产方便工装流水测试,特别是批量生产的电路板。

5、电路板设计过程中,每个器件工作责任范围是那些,此元器件是否能承担此任,请查找资料,在画原理图的时候都标注出来。

例如:按键防抖动的电容选择,储能电容的大小,限流电阻的大小及电阻的额定功率是多少等等

6、在电路板开发的过程中,对于不确定的部分,要留出两个以上的解决方案,用0欧姆电阻来选择不同线路,因为设计总比打板焊接快,这样可以提高工作效率
