电路设计中差模干扰共模干扰滤除方法

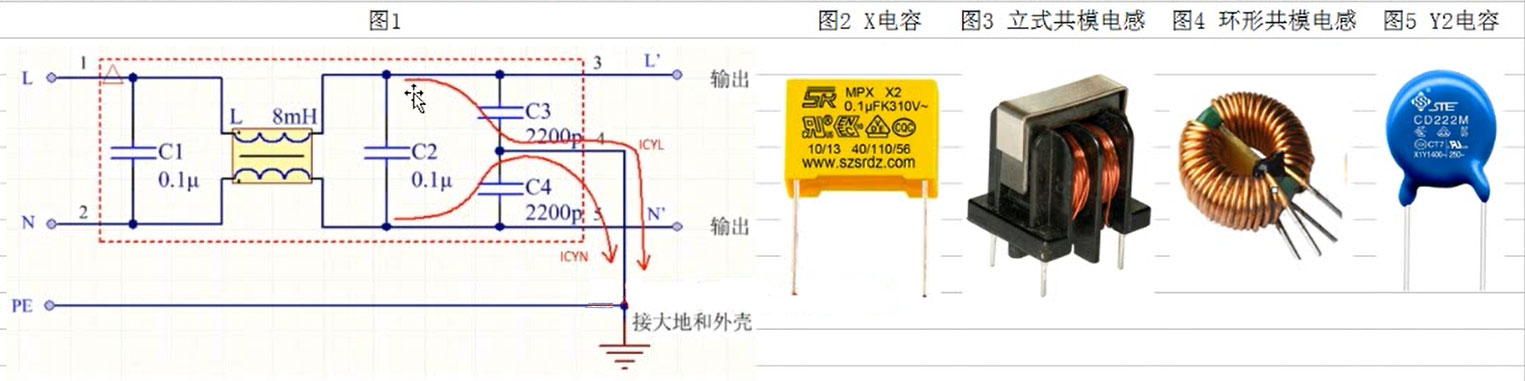

电路设计差模干扰共模干扰是指干扰杂信号流通路径的方式。1、凡是来自电源火线或正端(V+)而经由零线或负端(V-)返回的杂信号称为差模干扰。2、凡是来自电源火线(L)或正端(V+)或零线(N)或负端(V-)而经由地线(GND)返回的杂信号,称为共模干扰。一般杂信号所经由的路径不是工模路径就是差模路径,因此可对不同路径的杂信号采用不同的处理,以滤波、屏蔽等手段来滤除。如图1、红色虚线内为LN之间的差模干扰路径,LN出。两条红色箭头为LNPE之间的共模干扰路径,LN进,PE出。

电路设计中滤差模干扰共模干扰的目的,一方面就是为了防止电网进来的干扰,干扰电源,另一方面是为了防止电源产生的干扰,干扰电网。

 差模干扰和共模干扰消除器件

1电路中有两个输入端LN,两个输出端L`N`和一个接地端PE,使用时外壳应接通大地。

差模干扰滤除方法

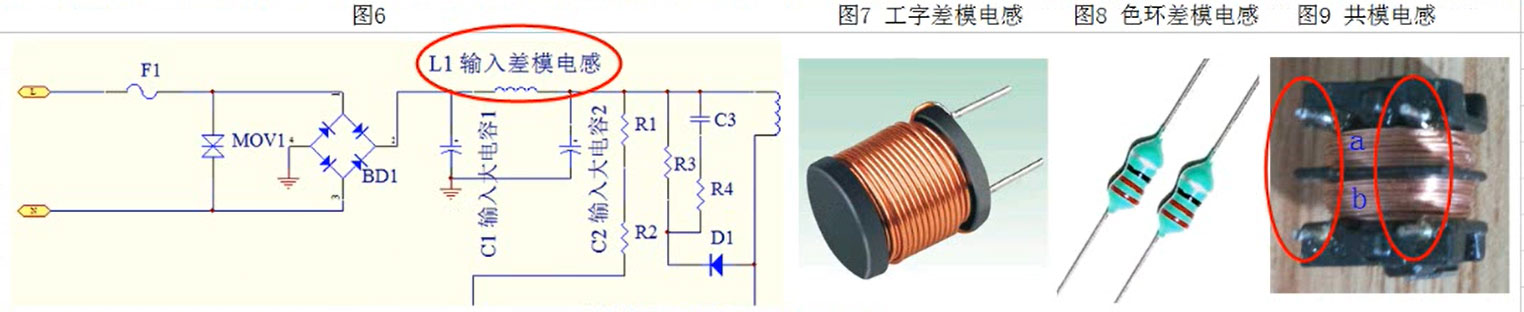

电路设计中包括共模扼流圈(亦称共模电感)L、滤波电容C1-C4C1C2是用来滤差模干扰的,一般使用如图2X电容。但是在小功率电源中,像5w10w滤差模干扰,经常使用差模电感,如图6,图7,图8所示。LC3C4用来滤除共模干扰的,L一般使用如图3,图4两种共模电感,C3C4一般使用如图5Y2电容。

 差模干扰

共模干扰滤除方法

如图9电路设计,L共模电感,它有两个匝数和相位都相同的线圈组成,我们叫它ab,这两个相位要相同。在共模电感绕制的时候,左边圆圈内的两个脚要同时为进线或出线。这两个线圈分别绕在低损耗、高导磁绿的铁氧体磁芯或磁环上,如图3和图4

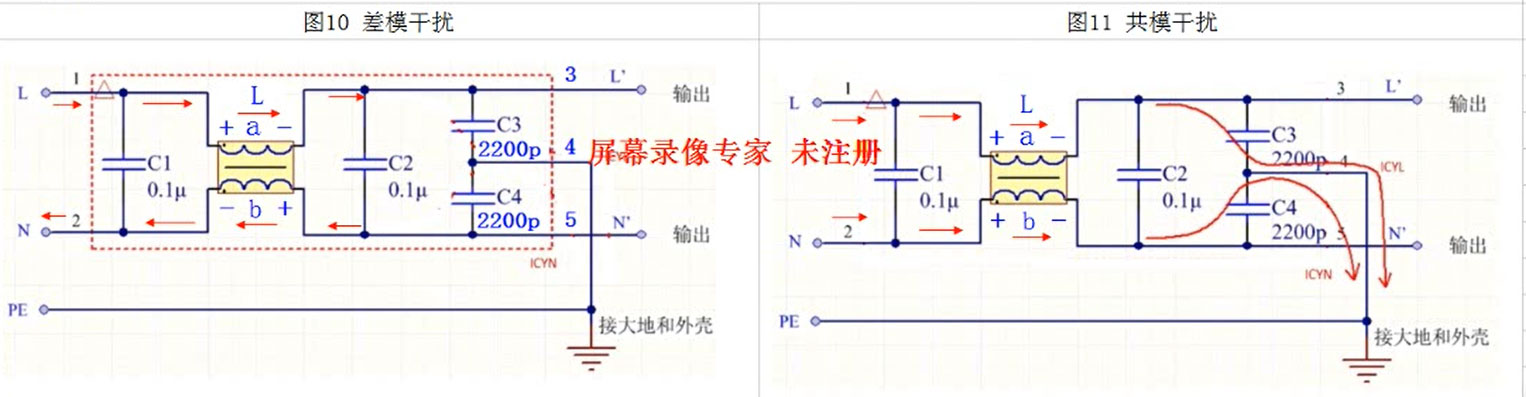

如图10的电路设计,L对差模干扰不起作用。红色箭头为差模干扰的电流方向,LN出,L共模电感两个线圈a,b感应电动势的方向如图所示,a是左正右负,b是左负右正,两个线圈所产生的磁场方向刚好相反,所以相互抵消了,所以对差模干扰信号并不器作用。

如图11的电路设计,当出现共模干扰时,红色箭头的尾共模干扰的电流方向,LN同时进,L共模电感两个线圈ab感应电动势的方向如图所示,a是左正右负,b也是左正右负,两个线圈内会产生相同的磁场而增大线圈的感抗,使线圈表现为高阻抗,产生较强的阻尼效果,一次衰减共模电流,达到滤出共模干扰的目的。

共模干扰和共模干扰

作者:winston 转载请注明出处。
