TL431的电路设计


TL431是三端可控精密稳压源。有插件TO-92和贴片SOT-23-3两种常用的封装,如图1、图2,它有三个脚,分别是R(参考极)、A(阳极)、K(阴极)组成。TL431的内部参考电压是2.5V。在电路设计中经常用TL431来制作2.5V参考电压。

在电路设计中TL431通常结合光耦进行反馈作用。如图3,这时TL431的工作原理相当于一个内部基准为2.5V的电压误差放大器,所以在其R脚与K脚之间,要接补偿网络(R1C1),防止TL431出现振荡, R极相当于电压误差放大器的正相输入端,K极则为电压误差放大器的输出端。

在开关电源电路设计中,TL431是用来做输出电压控制的。输出电压范围是2.5-36V,要输出多少伏电压,通过调节R1R2进行设置。输出电压Vout=2.5*(1+R1/R2)VR1:上偏电阻,R2:下偏电阻) 参考图4。

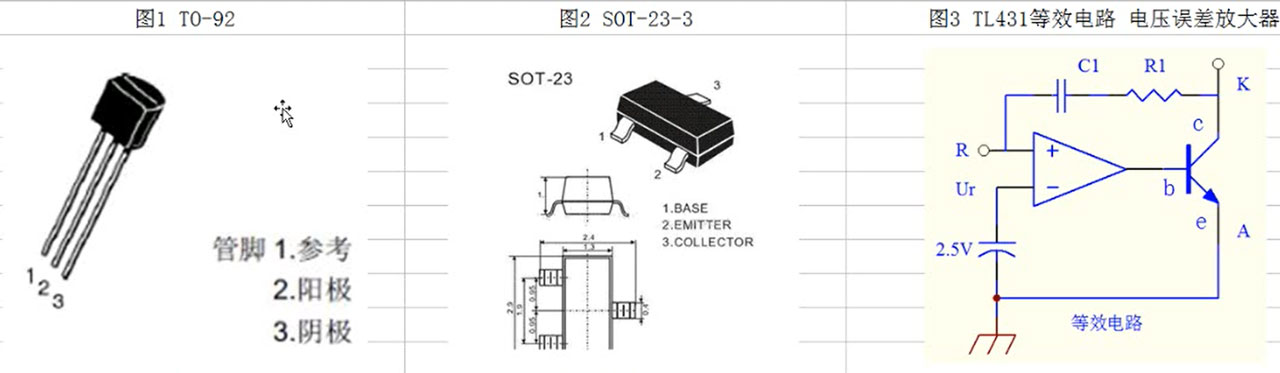

TL431的管脚图和等效电路图

如:图4输出12V 1A R1=14K R2=3.6K Vout=2.5*1+14/3.6=12.2V

例如:图5,电路中也经常吧RK极短接,用来输出一个准确的2.5V参考电压,Vref+=2.5V

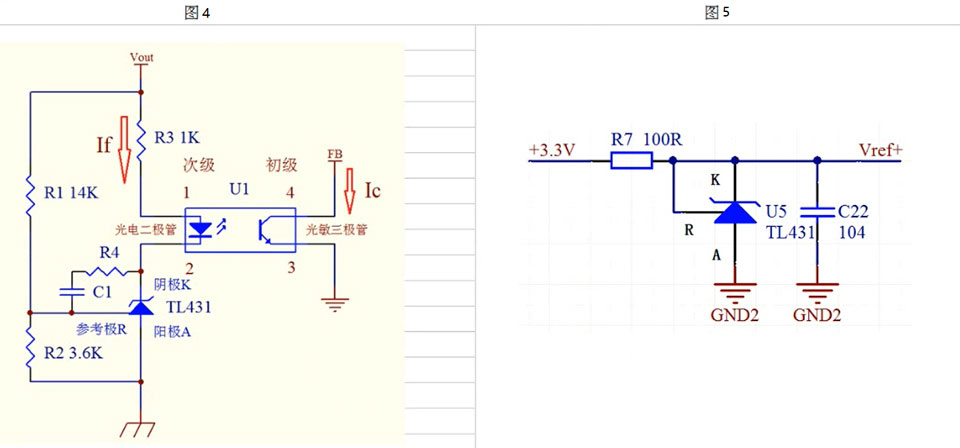

TL431的电路设计图

作者:Winston 转载请说明
