PCB设计罕见DC-DC调节方法介绍
这是一些方法的总结，当您需要以不太标准的方式解决PCB设计电源调节问题时，这些方法可能会派上用场。
电路设计中，电源需要调节。它通常不以我们需要的形式出现。当电池充满电并且接近使用寿命时，许多集成电路将无法工作。需要增强，降低和调节电源，以满足IC的需求。为了实现这一壮举，工程师和设计人员通常会按需使用诸如低压差（LDO）和降压/升压调节器之类的设备。随着时间的流逝，这些设备变得更小，效率更高，功能更丰富。外部零件数下降，纹波下降。但是，正如读者无疑知道的那样，还有其他方法可以转换电压。下面列出了一些比较特殊和深奥的方法。它们中的一些，例如正激转换器，非常普遍，在随处可见的计算机电路中都可以找到。这份清单绝不是详尽无遗的，但是可以说，它解决你的部分困惑。
远程监管方法

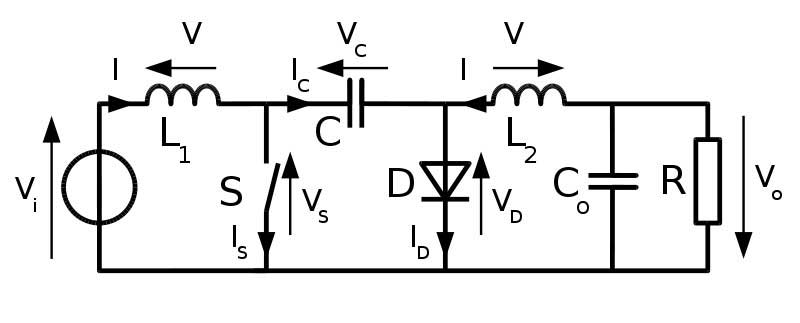

（Ćuk转换器）
该转换器由加州理工学院的SlobodanĆuk教授设计，由两个电感器，两个电容器，一个二极管和一个开关元件构成。它可以升高和降低施加到其输入端子的电压。Ćuk转换器的输出具有与输入电压相反的极性。它还能够在不连续电压模式下运行。这是在换向周期内耦合电容器两端的电压降至零时的情况。附带地，耦合电容器的存在降低了EMI辐射。

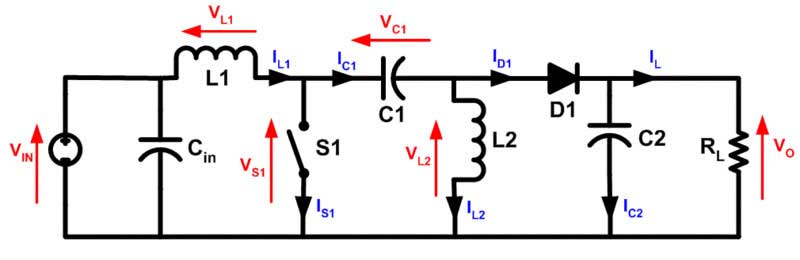

（SEPIC转换器）
单端初级电感转换器（SEPIC）在拓扑上与Ćuk转换器非常相似。SEPIC转换器的输出与其输入的极性相同。其输出电压可以高于或低于输入电压。根据确切的拓扑结构，SEPIC转换器的零件数量通常比其他转换器类型少。
（正向转换器）
正向dc-dc转换器的基础是变压器。但是，它仍然具有此列表中其他转换器一样的开关元件。根据变压器的缠绕方式，其输出可能高于或低于转换器的输入电压。变压器在负载和输入电压之间提供电流隔离。能量通过感应从输入线圈传递到输出线圈。

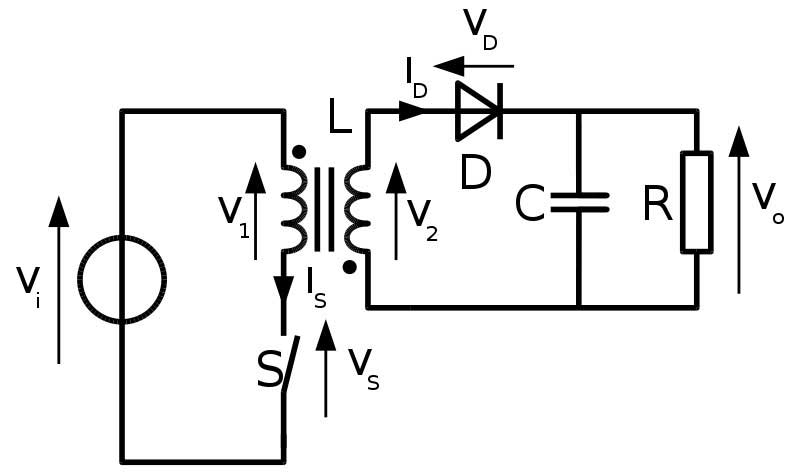

（反激转换器）
它用于将dc切换为dc，并将ac切换为dc。它看起来与正向转换器非常相似，但是它以不同的原理工作，并在输入和输出之间提供电流隔离。所示的反激转换器使用塌陷的磁场而不是感应来将能量从变压器线圈传递到变压器线圈。请注意，开关元件在变压器的初级侧。

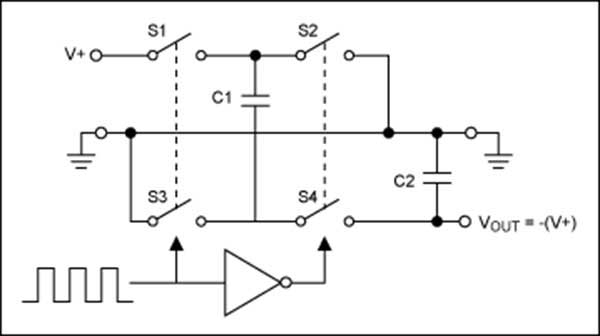

（电荷泵）
电荷泵代表了非常简单的DC-DC转换器类型，它们使用电容器来提高或降低输入电压。通常在诸如逻辑电平转换器之类的设备中或需要低成本和低功耗解决方案的设备中内置电荷泵。手机包装有电荷泵。示出了具有有源开关元件的电荷泵。
总结
在你的职业生涯中，你可能永远不会使用或遇到这些方法中的任何一种，但是至少对这些方法有一个粗略的了解也不会有任何伤害。尽管您可能没有设计自己的LDO稳压器，但熟悉其工作原理有助于你更好地了解何时以及如何使用该设备，以及在不工作时进行故障排除。
至少在下一次PCB设计审查时，它会让你有更多的思路。
