关于农药残留检测电路的PCB设计
本项目的电路部分包含:6路步进电机、两路直流电机、4路IO信号、1路模拟信、1块显示屏;
1、6路步进电机分为42和57两种步进电机
2、直流电机是普通24V直流电机
3、4路IO信号是输入信号
4、1路模拟信号,是应变电阻信号,用于称重
5、1块显示屏,迪文串口屏
PCB设计设计介绍:
1、 步进电机采用TB6600
2、 电源采用LM2596-5.0和AS1117
3、 4路IO输入采用光电隔离
4、 1路应变片HX711
5、 显示屏采用TTL 5V串口屏
6、 电平转换采用74HC245PW
步进电机PCB设计

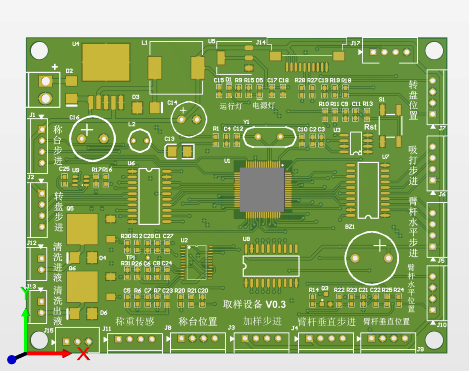

检测电路PCB设计
安全电路PCB设计
