技术专题
PCBA成本效益分析
准确比较属性和过程的能力是PCBA开发的重要组成部分。在设计过程中,通常根据数据表上提供的特定指标的性能标准来选择组件。制造过程(尤其是大批量生产)是根据可用板与已构建板的比率(成品率)来判断的。这些评估的有用性取决于用于比较的度量。
这种简单但准确的描述说明了FOM的存在并没有真正的界限。它的价值或优点在于它具有比较相似设备或系统的可用性。下面列出了FOM的常见用途或类型:
电子PCBA的品质因数类型
组件参数
FOM最常见的用途之一是比较组件的性能。这通常涉及一个由多个参数组成的简单方程式,以定义一个新的可比较度量。
设备参数
创建FOM来比较不同设备的性能方面也很有用。例如,可以确定总功率损耗FOM以比较不同的设备技术。
系统参数
评估系统质量的最常见指标之一是将可用输出与应用输入进行比较。对于PCBA制造过程,此FOM为成品率。
确定电子PCBA的FOM
如上所述,根据其用法,FOM可能非常简单。反之亦然。FOM也可能非常复杂。那么,一个完全合理的问题是:“如何创建FOM?” 这不是一个容易回答的问题,也没有一种千篇一律的解决方案。在提供一个之前,让我们考虑下面的流程图。

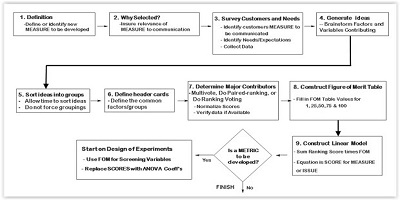

FOM创建流程图示例
该图表可能看起来很复杂,但是,它确实提供了开发FOM的分步过程或范例。尽管这确实需要团队和时间。它比范例更为重要,它突出显示了确定FOM时需要回答的一些重要问题,这些问题包括在以下列表中:
问题 |
是 |
不确定 |
没有 |
这个FOM在不同的组件,设备或系统之间是否具有可比性? |
|
|
|
每个贡献因素或参数是否独立影响FOM值? |
|
|
|
每个贡献因子是否易于计算或确定? |
|
|
|
可以将此FOM用于比较不同的技术,方法或过程吗? |
|
|
|
使用此FOM是否会改善电路板开发流程的某些方面? |
|
|
|
如果您可以对这份候选清单中的所有问题回答“是”,那么您就可以继续进行FOM开发了。否则,在继续选择的FOM之前,您应该重新考虑您的开发策略和动机。现在,让我们看一下开发用于成本效益分析的FOM所必需的。
使用FOM进行PCBA开发的成本效益分析
PCBA开发的目的是设计,构建和测试您的电路板,直到实现生产和销售的最佳设计。这包括一次在现场优化可制造性和可实现性。电路板的开发过程是周期性的,因此,有效的工程原型工作流管理对于控制成本至关重要。直接成本对您的设计决策的影响程度可能会有所不同,但是最好的选择是成本与价值之间的平衡会产生重大影响。此重要性级别使成本效益分析成为使用FOM的主要候选人。
成本效益分析的优点
它必须包含独立的成本指标。
