电源模块PCB设计要点


电源模块PCB设计是PCB设计师的入门技能,如何进行电源模块的PCB设计?有以下几个要点

1、找到输入和输出的功率回路。

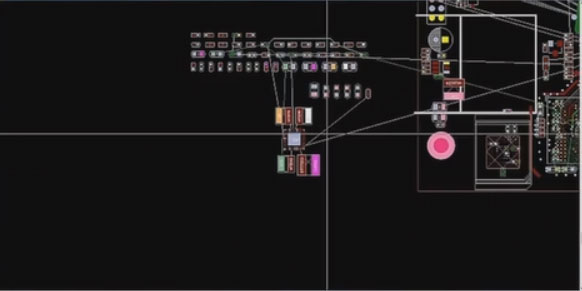

电感按照电流摆

(电感按照电流摆放图)

2、以IC为基准,将输出电感按照电流方向先摆放。

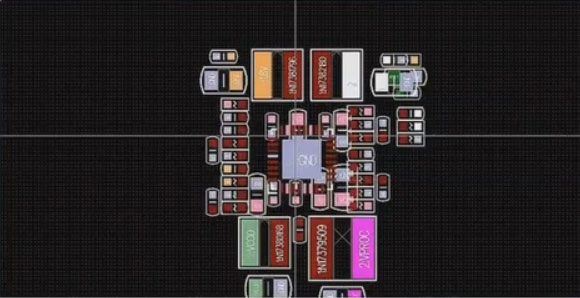

输入滤波电容的摆放

(输入滤波电容的摆放图)

3、接下来摆放输出的滤波电容靠近输出的电感放置,按照先大后小的原则进行摆放,输入的滤波电容全部放背面。

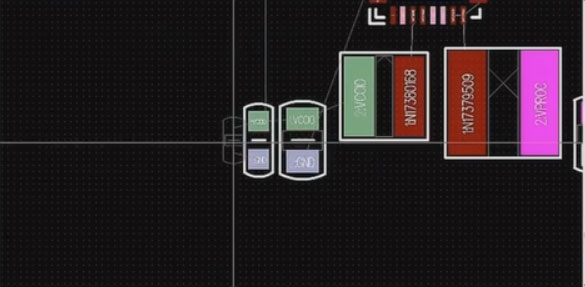

电阻电容的摆放

(电阻电容围绕着IC摆放图)

4、其余的电阻电容全部围绕着IC来摆放。

5、将输出端全部用铜皮加粗

6、输出电容根据电流大小进行打孔

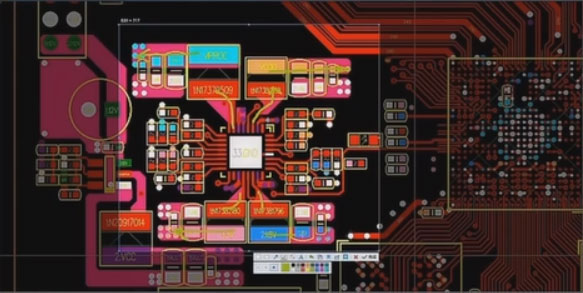

输入管脚的打孔

(输入管脚的打孔图)

7、电源输入管脚至少打两个孔

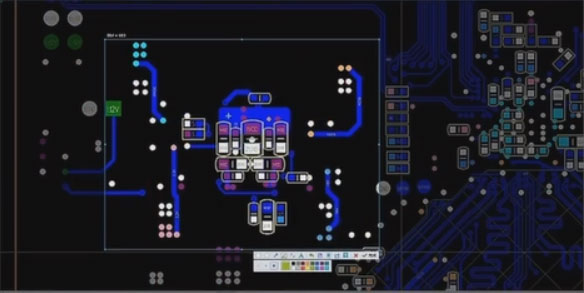

底层输入铜皮

(底层输入铜皮图)

8、底层的输入电容用铜皮抱起来,因为电流比较大

总结:上速是电源模块PCB设计的八个要点,相信对你的电源模块的PCB设计有所帮助。上海韬放电子提供专业的PCB设计服务,如果您有这方面的需求请联系我们。
