硬件开发
- 空压机控制器 智能控制与保护机制
-

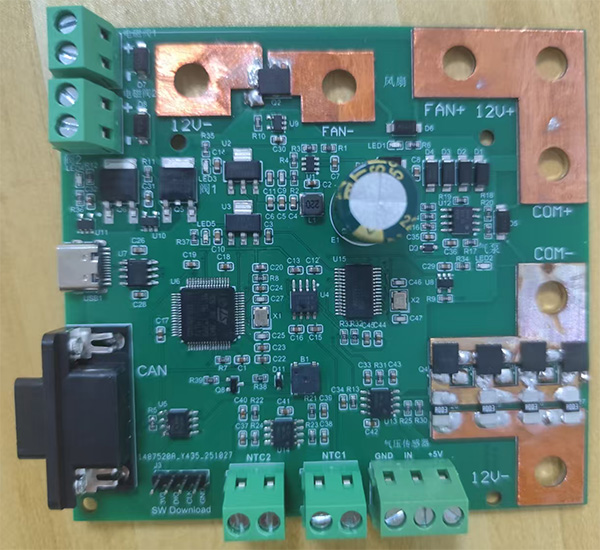

上海韬放电子提供专业的电路板开发、硬件研发；我司研发此电路板是为了解决空压机工作耐久度而设计的一款控制器；通过上位机来配置平台的一些工作参数；
一、 简介
上海韬放电子提供专业的电路板开发、硬件研发；我司研发此电路板是为了解决空压机工作耐久度而设计的一款控制器；通过上位机来配置平台的一些工作参数；
二、工况：
空压机供电13V，启动压缩机10L储气罐打到13bar停止工作（这里需要计时与控制逻辑3里设定的单次循环运行时间做对比），打开两个泄压阀放气到3bar以下，开始运行压缩机继续打压。重复循环1000H（一压一泄为一个循环，并且在这循环过程中风扇是常开的）。
三、业务逻辑
控制逻辑1：压缩机启动，储罐压力高于设定的最大压力后停机，储气罐电磁阀放气至设定的最小压力后关闭电磁阀。
控制逻辑2：超过温度最大阙值（100℃），停止压缩机工作，温度降至最小阙值（60℃）压缩机继续开始工作（风扇常开），这里在降温过程中，也要计入1000h的时间计时中。
控制逻辑3：压缩机启动，台位计时开始，运行时间超过设定的单次最大运行时间（450s）时停机，报警，这里报完警会人工参与。
控制逻辑4：压缩机电流采样超过设定的电机电流阙值（40A）时停机报警，报完警需人工参与解除报警。
四、电路板设计特点
1、针对特大电流采样、走线、控制；
2、针对大电流电机的开关机保护动作；
1、压缩机单次循环最大运行时间、报警温度阈值（大值、小值）、报警压缩机电流阈值等值可更改；
2、气压值、温度值、压缩机电流值、压缩机工作电压值等实时显示；
3、风扇、压缩机、泄气阀，可以直接发送指令开或关。
4、上位机与下位机的通信方式：CAN
