此电路板可以测量一个点的x射线剂量,可以通过软件复位重新测量
电路板规格:
1、电源,24V 1A 直流电源
2、MCU,stm32F103C8T6
3、通信协议,485通信 9600波特率
4、可以通过指令控制各种操作
(x射线剂量测量原理图)
本测试电路的核心是积分电路:X射线照射D6二极管,会产生光升暗电流,是积分电路C29两端的电压上升快。测量C29电容端的电压就可得知x射线剂量。

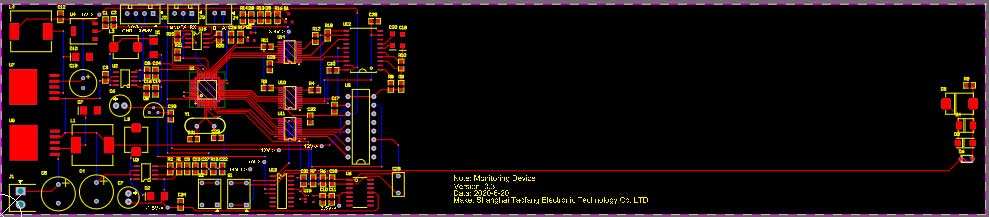

(x射线剂量测量PCB图)

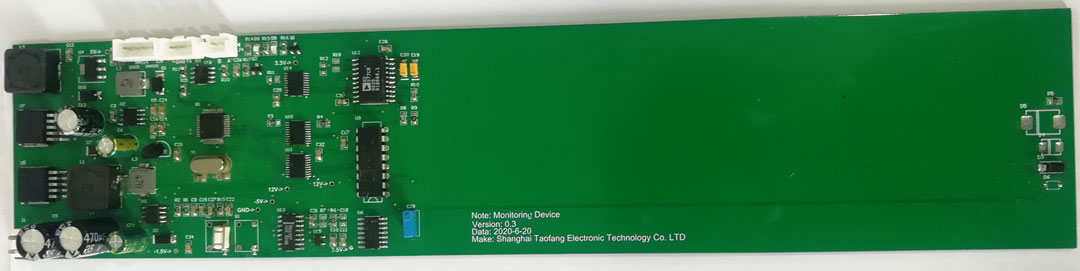

(x射线剂量测量设备电路板实物图)
