低功耗电路电池电压测量pcb设计


        相信大家都遇到过低功耗电路电池电量检测的PCB设计。如何测量电池的电压呢?采用运放来进行测量肯定不考虑,因为运放也是耗电单元。

        那么我们考虑一下电阻分压进行电压测量,因需要考虑到低功耗因素,串联电阻就必须很大,如果电池电压=3.8V,分压电路电流设为0.1uA,那么串联电阻高达38MΩ;对于一般的MCU的ADC输入阻抗是50K,这样ADC测试的值要低于实际的值(因为ADC测量实际就是测量单位时间结束后电容两端的电压,从而计算出电压)。那么下面我来大家推荐我的PCB设计:

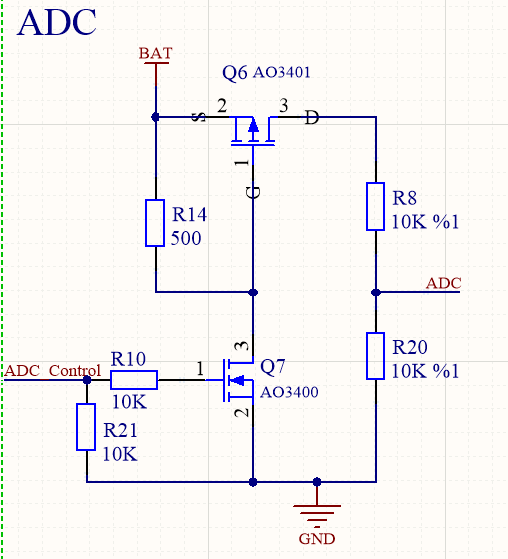

低功耗电压测量PCB原理图


        本电路的核心是在PMOSAO3401。当需要测量BAT电压时ADC_Control输出高电平,NMOSQ7打开,Q6 GS压差是-3.8V,所以Q6导通,则是可以进行电压测量。当电路休眠时,ADC_Control输出低电平,Q6关闭,整个ADC电路不耗电。

        总结:PCB设计中,请不要忽略PMOS管的作用,它有高侧位打开、内阻小等优点。
